Box Column Welding Lines

Jinfeng Weldcut kommer att ge 1 års garanti för svetslinjerna för kolumnen. De viktigaste elektriska elementen i thebox -kolumnproduktionerna väljs från det världsberömda varumärket som kommer att ge mer bekvämt för användare att hitta delarna i lokala utan att komma från lång avstånd från Kina. X15 AutomaticBox-kolumnsvetslinjerna är de mest avancerade och höga automatiseringsproduktionslinjerna för att öka produktiviteten för slutanvändare från olika branscher.

Specifikationer

Funktion och tillämpning

1. X15 Box -kolumnsvetslinjerna är höga automatiseringslinjer för att producera de svetsade lådkolumnerna med mindre arbetare och mindre kranar.

2. Linjen kan vara helt integration med MES-systemet och slutföra kommunikationen i realtid mellan den övre datorn och kontrollsystemet, slutföra datainsamlingen av utrustningen, ladda upp alla insamlade data till Factory MES-systemet (eller det övre centraliserade kontrollsystemet) och säkerställa aktualiteten och effektiviteten för informationsöverföring.

3. Utformningen och skyddet måste uppfylla kraven i relevanta nationella standarder och miljöskydd; Utrustningssäkerhets- och skyddsanordningar måste uppfylla relevanta industristandarder;

4. DENNA BOX -kolumnsvetslinjer används i stor utsträckning i stålkonstruktion och stålkonstruktioner, för svetsboxkolonner för stålkonstruktion, byggnad på hög nivå och stålstrukturer eller broar etc.

5. Den flexibla utformningen av svetsutrustningen gör det möjligt att stödja alla märken av svetskraftkällorna.

6. CE, ECA -certifierade är tillgängliga.

7. Denna linje ger produktionen från lätt strålstråle till mycket tung stråle med stor tjocklek utan att ändra verktyg eller utrustning.

8. Från monteringen till slutet av hela bearbetningen behöver inget kranar utom belastningen i början och lossning i slutändan, vilket minskar risken för att använda kranar.

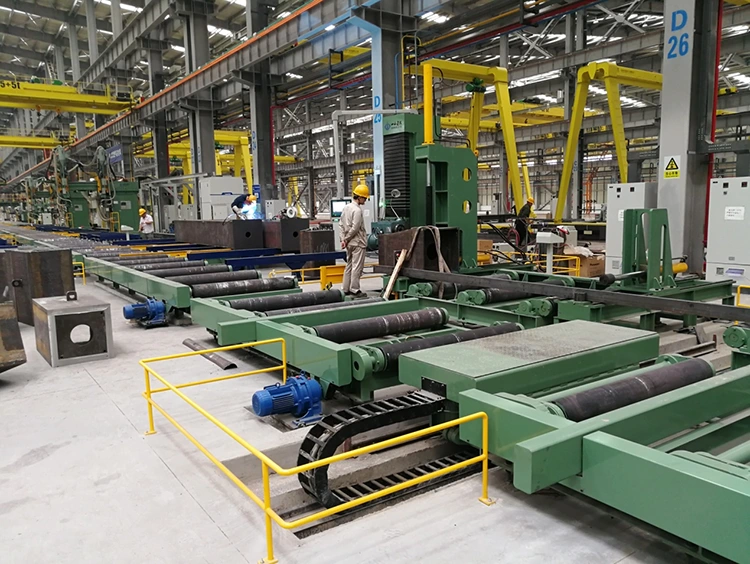

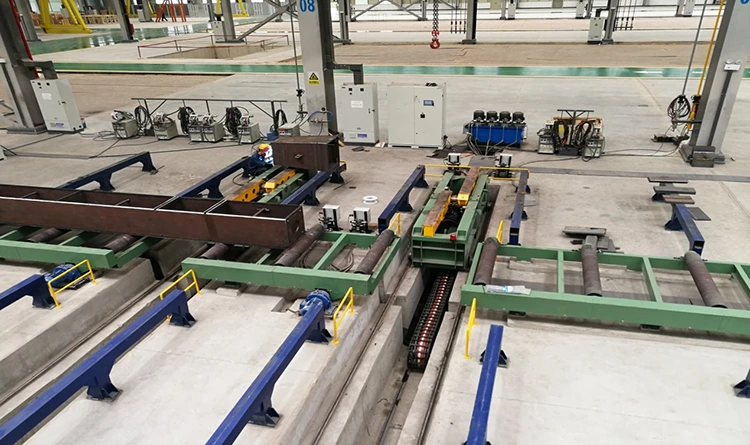

Listan över maskinerna och utrustningen för att etablera en hel produktionslinje för att producera svetsad låda-balk:

1- Baffelmonteringsmaskin

Den här maskinen är en speciell utrustning för montering och placeringssvetsning av den förstärkande ribbplattan i den inre hålrummet i thox -kolumnen. Det är den föredragna produkten för stålstrukturföretag som producerar arbetsstycket för kolumnen för att minska arbetsintensiteten och förbättra arbetseffektiviteten.

2- Boxkolonnmonteringsmaskin

Box Column Assembly Machine är den viktigaste utrustningen för produktion av Box Column (kolumn), som huvudsakligen slutför montering av Box Column (Column) Work Piece. Den här maskinen är en av de nödvändiga utrustningen för stålstrukturföretag för att producera låda.

En maskin för montering av U -typ.

En maskin är för montering av boxtyp.

3- ELEKTRO-SLAG Svetsmaskin

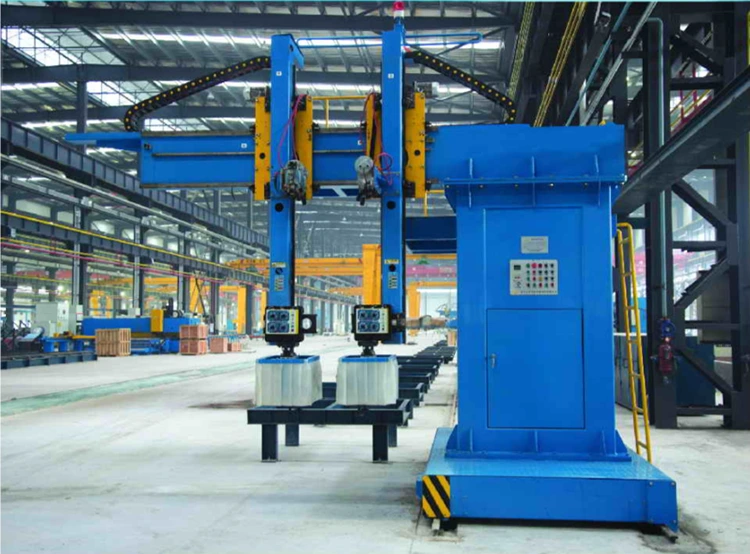

XZHB15 Cantilever ElectroSlag Welding Machine är en utmärkt produkt som lanseras av Jinfeng Welding and Cutting Company för stålstrukturindustrin. Det är en speciell svetsutrustning som är speciellt designad för svetboxkolumn. För att säkerställa tillräcklig styvhet och torsionsbeständighet under tillverkning av låda kolonn är bafflar (dvs styvare plattor) i allmänhet svetsade på insidan av rutan. Den här maskinen är en speciell utrustning för svetsning av svetsarna mellan den yttre plattan i lådkolonnen och de inre bafflarna.

4- CO2/mag bakre svetsmaskin

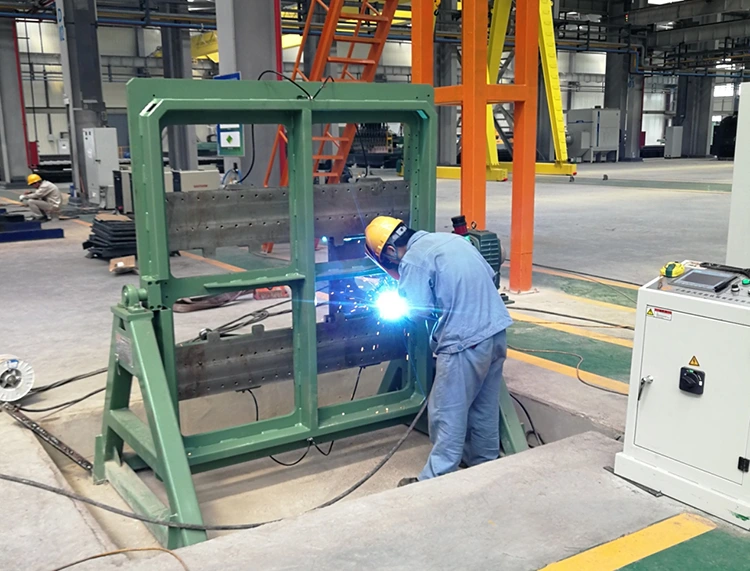

XQHB15L Series Box Column Cantilever Gas Shielded Welding Machine är en speciell svetsutrustning som är speciellt utformad för att stödja svetsning av boxkolonn (kolumn) och fylla svetsning efter stöd, som lanseras av vårt företag baserat på marknadens efterfrågan och många års erfarenhet av att utveckla stålstrukturutrustning.

5- CO2/MAG Filling Welding Machine

XQHB15 Series Box Column Cantilever Gas Shielded Welding Machine är en speciell svetsutrustning som är speciellt utformad för att stödja svetsning av boxkolonn (kolumn) och fylla svetsning efter stöd, som lanseras av vårt företag baserat på marknadens efterfrågan och många års erfarenhet av att utveckla stålstrukturutrustning.

6- Submerged bågsvetsmaskin

XMHB15 Box Girder Cantilever Submerged Arc Welding Machine är en utmärkt produkt som lanseras av Jinfeng Welding and Cutting Company för stålstrukturindustrin. Det är en speciell svetsutrustning speciellt utformad för att svetsa stora och medelstora låda kolumner (kolumner). Under åren, efter kontinuerlig optimering och förbättring, har prestandan blivit mer perfekt.

7-

Med den snabba utvecklingen av ekonomisk konstruktion har konstruktion, bridge och andra industrier i allt högre grad strikta krav för kvaliteten på stålstrukturteknik. Buttfogen för H-balk, lådkolonn och kolonn och smala delar, och änden av ansiktsytan av arbetsstycket har blivit en väsentlig process. Slut ansiktsbehandlingen förbättrar inte bara kvaliteten på arbetsstycket, minskar installations- och konstruktionsfel på plats, förkortar byggperioden och förbättrar konstruktionseffektiviteten på plats. Det ger också bättre ekonomiska fördelar för stålstrukturföretag. Enligt den faktiska bearbetningssituationen för stålstrukturföretag absorberar vårt företag fördelarna med liknande produkter internationellt, och i rätt tid lanserade nya produkter för att möta marknadens efterfrågan. Det används inte bara inom stålstrukturindustrin, utan kan också användas som allmän utrustning, allmänt använd i bro, elektrisk kraft, olja, petrokemisk och andra maskiner för tillverkning av maskiner.

8- Beam Flipper 180 ° Växling

Två bitar av mobil 180 ° hydrauliska strålflippor används för att vika av arbetsstycken svetsade på ena sidan. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or Svetsning.

Enligt den faktiska situationen kan två bitar användas separat som en grupp för att vända den korta strålen. Samtidigt kan 4 stycken också kombineras till en grupp för att välta långa balkar. Hög flexibilitet och effektivitet.

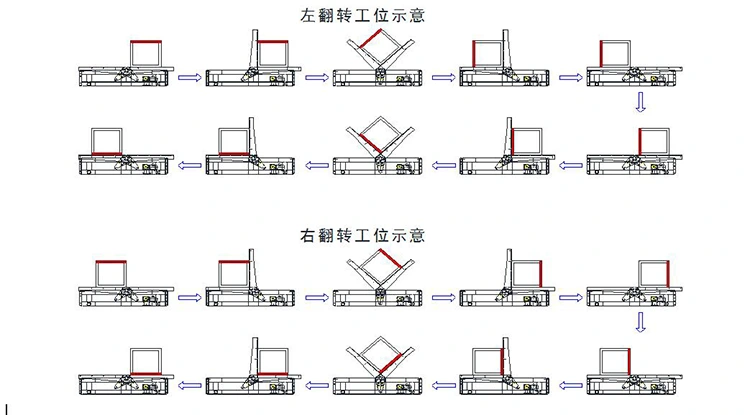

Arbetsflödesdiagrammet för strålflippor:

9- Stålvagn

Denna utrustning används främst för att samordna med produktionsprocessen för att flytta arbetsstycket från transport av rullbordet eller annan utrustning till den utrustning som ska bearbetas. Stålvagnen har huvudsakligen två actionfunktioner: promenader och lyft. Förskjutningen av arbetsstycket kan slutföras genom manipulation och kontroll. Utrustningen har enkel struktur, bekväm drift och stabil drift. Maskinen antar tung design, med en maximal belastning på 30 ton;

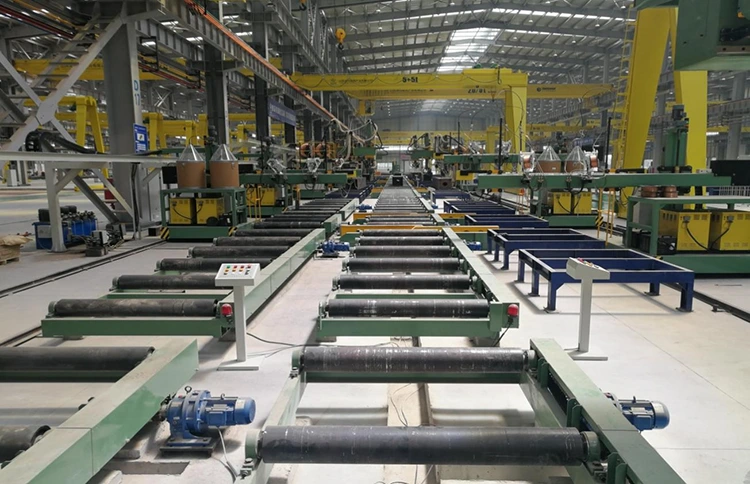

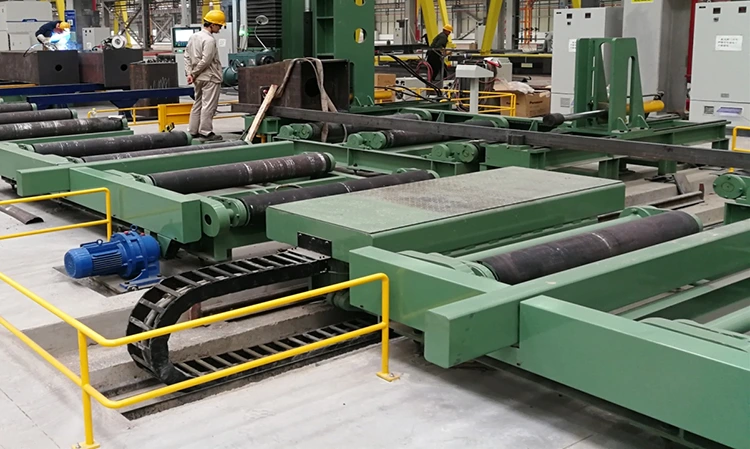

10- Rullbord

Det används huvudsakligen för att transportera arbetsstycken från montering av lådkolonn till slutförandet av svetsning, slut mot.

Hur producerar jag en svetsad lådkolonn från stålplatta?

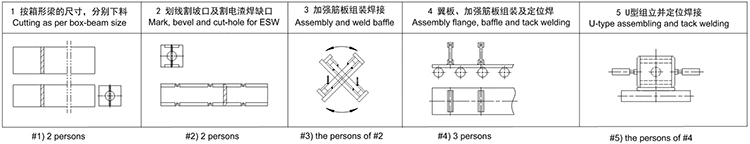

Följande är produktionsflödesschemat för produktionen från plattor till H -balk och slutinspektion.

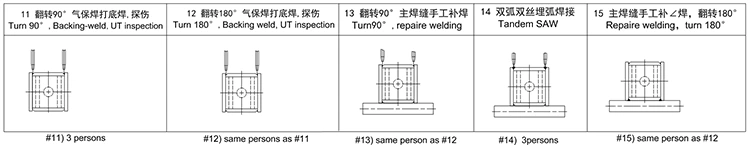

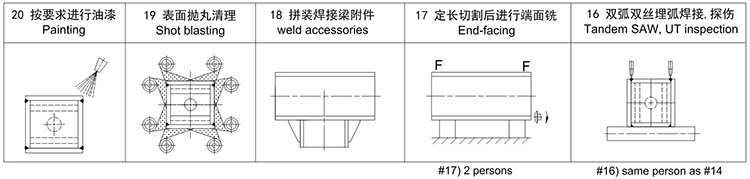

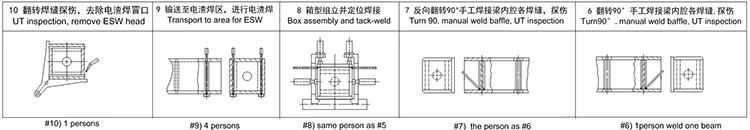

Produktionsflödesdiagram
