Beam Robot Skärmaskin

PKG500

Beam Robot Skärmaskin

För allaBeam Robot Skärmaskins och plasmaskärmaskiner som tillverkas av JINFENG WELDCUT kommer att ha 2 års garanti och som är utrustade med rullbord, korstransportör, dammfilter, plasmaskärningssystem och tillvalsfunktioner som punktmarkeringsanordning och stöder alla CAD-CAM-gränssnitt. PKGBeam Robot Skärmaskins är den mest avancerade robotplasmaskärningslinjen för att öka produktiviteten för slutanvändare från olika branscher.

Specifikationer

Funktion och applikation

1. PRGBeam Robot Skärmaskins är en högautomatisk skärutrustning integrerad med en sexaxlig ABB-robotarm. Med en knappmanövrering av en operatör startar linjen den automatiska bearbetningen från materialladdning och lossning av delar efter plasmaskärning.

2. En PKGBeam Robot Skärmaskins med en operatör kan ersätta:

Strålborrlinje

Bandsåg

Vinkellinje

Bearbetningslinje för tallrik/stång

Coping Machine

Markeringsmaskin

3. Linjen kan integreras helt med MES-systemet och Tillåt fjärrkontroll via teamviewer för ingenjörerna från tillverkaren att enkelt utföra fjärrdiagnosen för att lösa problemen via internet utan att skicka ingenjörer till arbetsplatsen.

3. CNC-systemet ger full kontroll över alla huvudledningssystem (robot, rullbord, tvärtransportör, mätvagn och gripare, märkningssystemet)ã

4.Kan läsa *.gen-filer skapade från Tribon/AM, DSTV-filer exporterade från TEKLA designprogramvara och andra format.

5. DettaBeam Robot Skärmaskins används i stor utsträckning inom stålkonstruktion (plasmabalkar för tillverkning av byggnadskonstruktioner, broar, järnvägar, släpvagnar, tågvagnar, trappsteg, ledstänger och annat sekundärt stål), stålkonstruktioner och offshore (balkar för toppplatser, bostadsrum, undervattensstrukturer, undervattensramar, stödkonstruktioner, rörskydd för undervattensbalkar, undervattensskydd för undervattensbalkar, undervattensskydd, undervattensbalkar, strukturer och stödramar) och appliceras i Onshore.

Detaljer

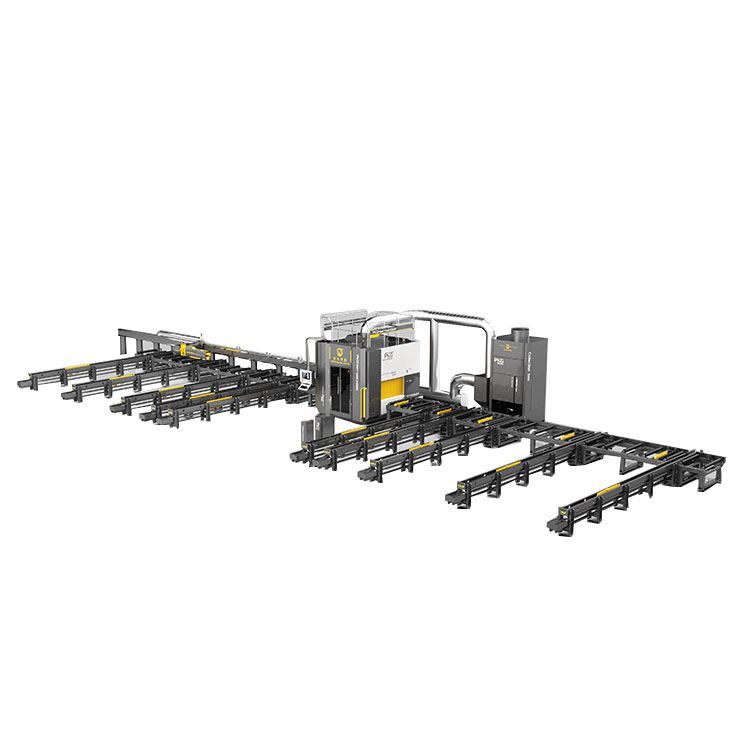

Denna PKGBeam Robot Skärmaskins består av:

Tvärtransportörer

Mätvagn och gripare

Markeringsanordning för punktpenna

Ingångsrullbord

Robot plasmaskärningskammare

Utgångsrullbord

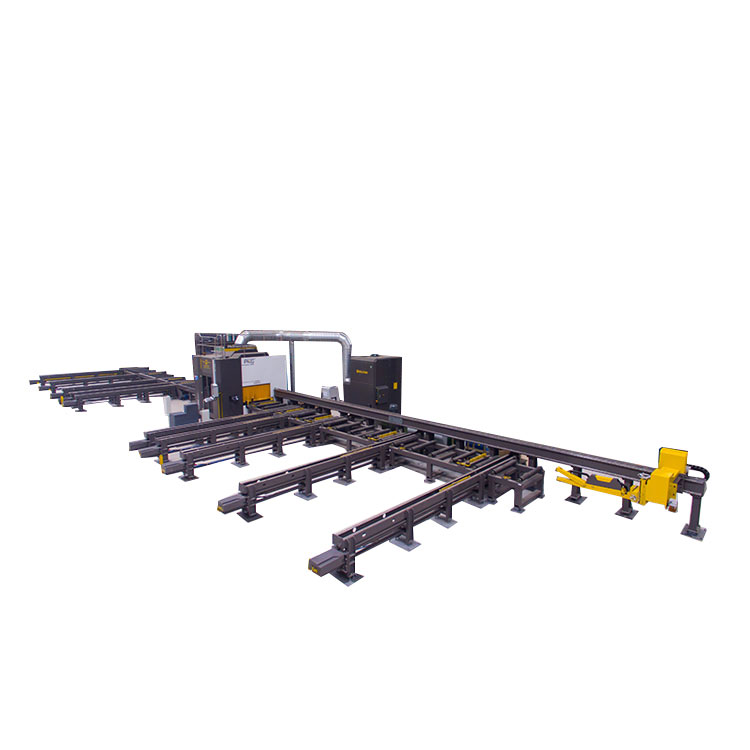

Strukturvy

Tvärtransportör â kedjetyp

Genom att integrera en tvärtransportör (kedjetyp) till PKG:s inmatningsrullbordBeam Robot Skärmaskins kan H-balkarna och andra profiler flyttas till den plats som behövs, utan att använda kranen för att minska risken för kran till 0.

Mätvagn och gripare

Mata in profilen i skärkammaren samtidigt för att mäta längden på den matade profilen.

Markeringsanordning för punktpenna

Tillhandahåll permanent spårbarhetsmärkning av artikelnummer.

Robotskärningskammare

Genom att installera en 6-axlig robotarm inuti skärkammaren för att utföra högkvalitativ skärning på profiler med plasmabrännare, och skära råtthål med oxyfuel-brännare.

In-/utgångsrullbord

Genom att bearbeta rullbord uppnår H-balksmaskmaskinerna den höga automatiseringskörningen för att minska arbetskraften och öka produktionen.

Tvärtransportör â lossning

Genom att integrera en tvärtransportör till PKG:s utgående rullbordBeam Robot Skärmaskins kan delarna efter kapning flyttas till den plats som behövs, utan att använda kranen för att minska risken för kran till 0.
