Profil Plasma Cutting Line

JINFENG® är den professionella tillverkaren och leverantören av KinaProfil Plasma Cutting Lines med överkomligt pris. DeProfil Plasma Cutting Lines är högpresterande plasma Robotprofilskärningslinjer för att utföra plasmaskärning på olika stålprofiler av bulb, remsa, vinklar, T-balk, kanal, H-balk eller I-balk med en robotarm.

PRG 400



Profil Plasma Cutting Lines



För allaProfil Plasma Cutting Lines och plasmaskärmaskiner som tillverkas av JINFENG WELDCUT kommer att ha 2 års garanti, och som är utrustade med tillvalsdelar som rullbord, tvärtransportör, bläckstrålemärkning, dammfilter, plasmaskärningssystem, utgångsbandplåtstransportör, tilters och stödjer alla CAD-CAM-gränssnitt. PRGProfil Plasma Cutting Lines är den mest avancerade robotplasmaskärningslinjen för att öka produktiviteten för slutanvändare från olika branscher.



Specifikationer



Modell	Glödlampa	Remsa	Vinkel	E-vinkel	T-balk	Kanal	H-balk	Längd	Vikt
PRG 400	80*5 mm â 400*20 mm	100*5 mm â 400*20 mm	100*75 mm- 300*150 mm	75*75 mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115 mm	N/A	12000 mm	1,5T
PRG 600	80*5 mm â 550*20 mm	100*5 mm â 600*30 mm	100*75 mm- 500*150mm	75*75 mm- 220*220 mm	100*50mm- 500*200mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5T
Stöd plasmaskärning, plasmamärkning, bläckstrålemärkning, CAD-CAM-programvara



Funktion och applikation



1. PRGProfil Plasma Cutting Lines är en högautomatisk skärutrustning integrerad med en sexaxlig ABB-robotarm. Med en knappmanövrering av en operatör startar linjen den automatiska bearbetningen från materialladdning och lossning av delar efter plasmaskärning.

2. Linjen kan integreras helt med MES-systemet och tillåta fjärrkontroll via teamviewer för ingenjörerna från tillverkaren att enkelt utföra fjärrdiagnosen för att lösa problemen via internet utan att skicka ingenjörer till arbetsplatsen.

3. CNC-systemet ger full kontroll över alla huvudledningssystem (robot, rullbord, tvärtransportör, mätvagn och gripare, märkningssystemet)ã

4.Kan läsa *.gen-filer skapade från Tribon/AM, DSTV-filer exporterade från TEKLA designprogramvara och andra format.

5. DettaProfil Plasma Cutting Lines används i stor utsträckning inom skeppsbyggnad, varv och offshore för plasmaskärning av förstyvning för att göra platt panel, dubbelbottenkonstruktion, underenheter, skott, banor, mikropaneler för olika fartyg/fartyg. Med PRGProfil Plasma Cutting Lines, varven eller varvsindustrin kan öka sin produktion och minska arbetet.



Detaljer

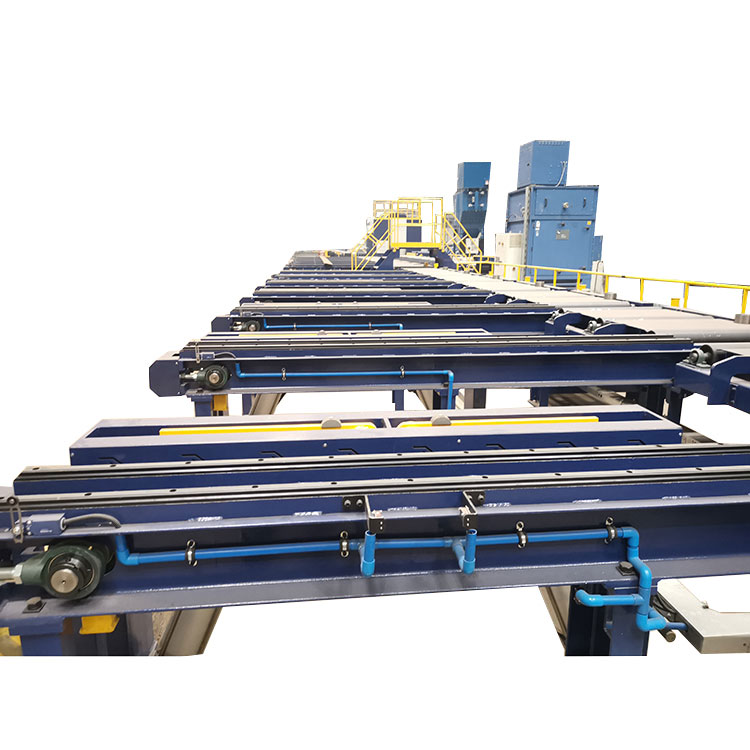

PRG400Profil Plasma Cutting Lines består av:

Tilter för att välta profilerna

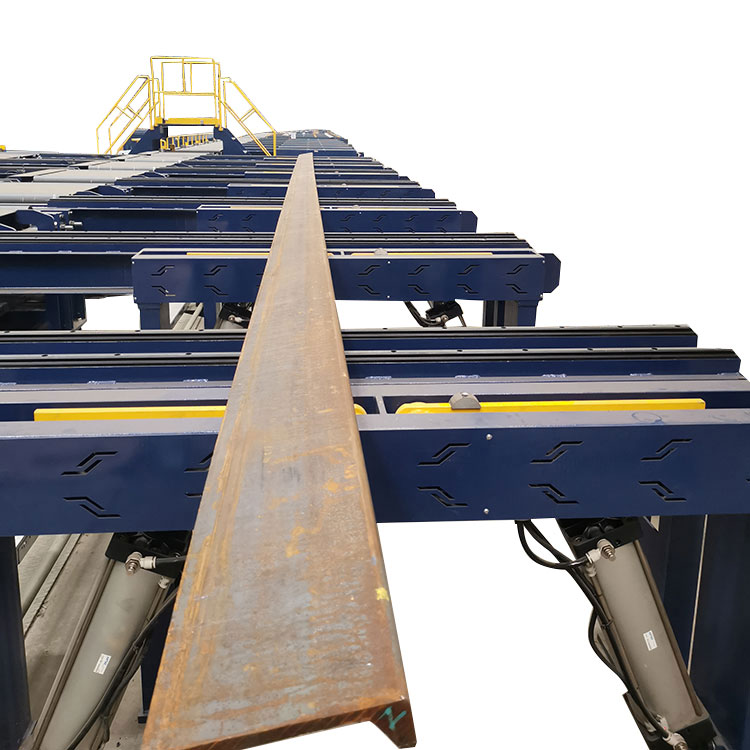

Rullbanor som buffert

Tvärtransportör för lastning

Mätvagn och gripare

Ingångsrullbord

Bläckstrålemärkningsenhet,

Robotplasmaskärningskammare med dammfilter

Kort delsorterande bandplåtstransportör

Utgångsrullbord för lång del

Tvärtransportör för långa delar

Tilters för manuell slipning

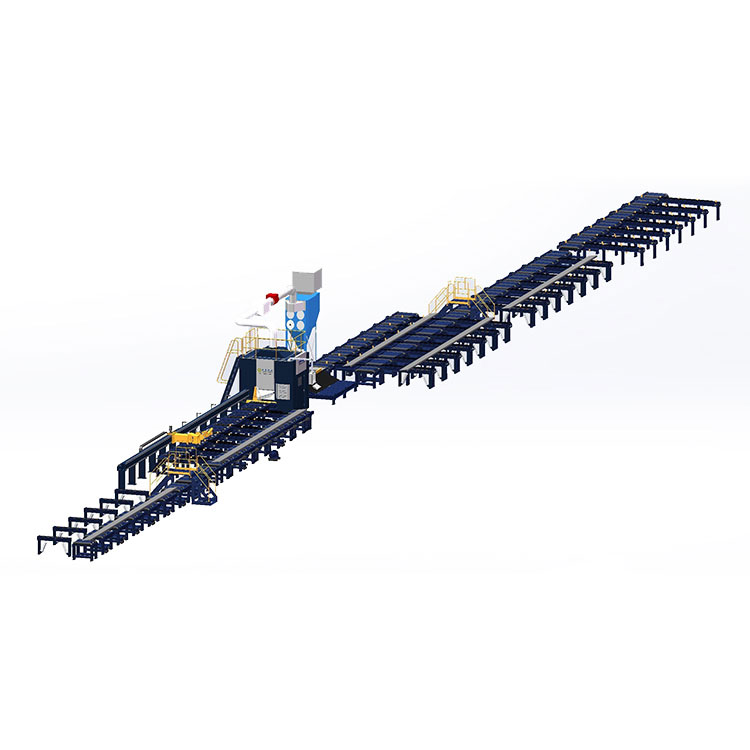

Strukturvy

Mätvagn och gripare

Mata in profilen i skärkammaren samtidigt för att mäta längden på den matade profilen.



Bläckstrålemarkör

Med bläckstrålemärkningsenhet för att skriva ut bokstäver, siffror, symboler och böjningslinjer (omvända linjer)

Robotskärningskammare

Genom att installera en 6-axlig robotarm inuti skärkammaren för att utföra högkvalitativ skärning på profiler. Detta är nyckeldelen av hela PRG400Profil Plasma Cutting Lines.



Bandplåtstransportör och mottagningsbord

Genom att utrusta en bandplåtstransportör efter skärkammaren, PRG400Profil Plasma Cutting Lines kan automatiskt sortera de korta delarna och automatiskt mata ut delarna. Den korta delen skjuts av en påskjutare till mottagningsbordet för att operatören enkelt kan utföra de korta delarna.



Tiltare

På PRG400 Robot plasmaskärmaskin finns 3 grupper av profiltiltare installerade. Den första gruppen är för att välta glödlamporna 180 grader för att göra glödlampans huvud i botten. De andra två grupperna är att välta delarna för att låta operatörerna slipa manuellt för att ta bort graderna på båda sidorna av delarna efter kapning.
