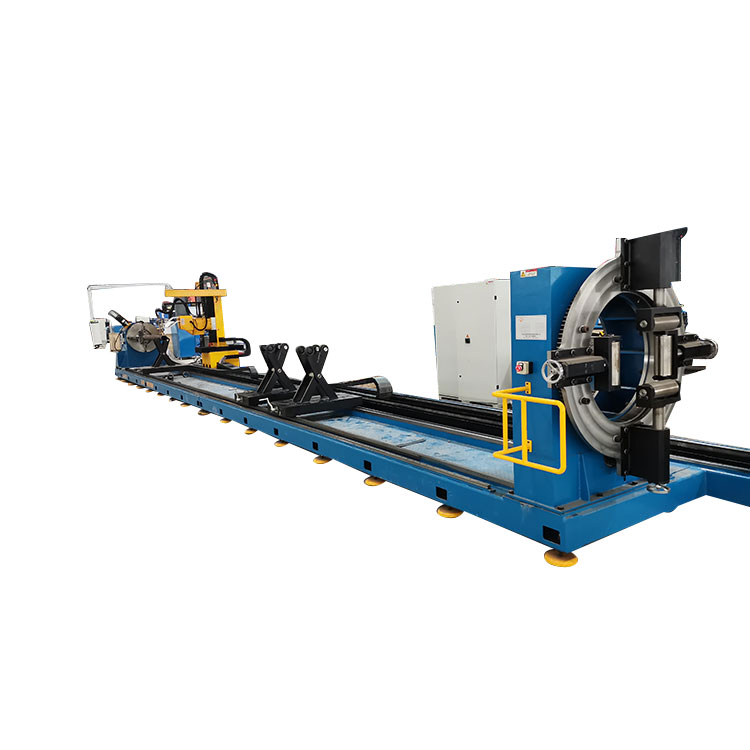

Rör Och Låda Skärmaskin

XQG

Rör Och Låda Skärmaskins

För allaRör Och Låda Skärmaskins som tillverkas av JINFENG WELDCUT kommer att levereras till slutanvändare med 2 års garanti, och som är utrustade med en chuck för att klämma fast det runda röret, lådröret och vridning av röret under kapning, stöd för rör. Plasmaskärbrännaren och oxyflame-skärbrännaren är monterade på den rörliga vagnen som kan röra sig längs med rörets längd. Maskinen stöder alla CAD-CAM-gränssnitt som tillval. XQGRör Och Låda Skärmaskins är den mest avancerade termiska skärmaskinen för rör för att öka produktiviteten för slutanvändare från olika industrier.

Specifikationer

Stöd Plasmaskärning, Plasmamärkning, CAD-CAM-programvara

Funktion och applikation

1. XQGRör Och Låda Skärmaskins kan erbjuda högkvalitativ fasskärning, hålskärning, vertikalskärning för att minska massan arbetar i nästa och underlätta svetsanslutning i nästa process.

2. Rörskärningsmaskinen kan integreras helt med MES-systemet och Tillåt fjärrkontroll via teamviewer för ingenjörerna från tillverkaren att enkelt utföra fjärrdiagnosen för att lösa problemen via internet utan att skicka ingenjörer till arbetsplatsen.

3. CNC-mjukvaran stödjer skärning och manuell programmering av delar baserat på makron integrerade i CNC. CNC:n har ett importgränssnitt för datafilen som exporteras från TEKLA designprogramvara.

4.Denna XQGRör Och Låda Skärmaskins används i stor utsträckning inom skeppsbyggnad, skeppsvarv, offshore, stålkonstruktion, stålkonstruktion, rörledningar, för plasmaskärning och skärning av rör för att tillverka arenor, broar, nöjesparker, expocenter, flygplatser, köpcentra, takstolar, medar, ramar, jackor, jack ups, stödram, rörledningar etc.

Genom att lägga till XQGRör Och Låda SkärmaskinTill produktionsanläggningen kan slutanvändare från olika branscher öka sin produktion och minska arbetet mycket.

Strukturvy

1.CNC styrsystem

CNC-huvudstyrenheten är en industriell styrenhet, integrerad med pekskärm. Med hårdvarukortets interpolering har CNC:n en pålitlig stabilitet och enkel och bekväm kabeldragning. Med standard G-koden är det lätt för föraren att lära sig och använda maskinen. CNC-systemet stöder 3 driftlägen: Flamskärning, plasmaskärning och demonstration.

Programvaran TUBEMASTER stöder för närvarande CAD-utvecklingsritningar (täckta på rör) och axeldiagramdelar, mjukvarumodellering och SOLIDWORKS export STEP-formatmodeller för kapsling

2.Chucks

För runt rör: Det runda röret ena änden kläms fast på chucken, den andra änden stöds av en fri hållare. Chuckens kraft för att vrida röret roterande för skärning med skärhuvudet för att realisera den automatiska skärningen.

För SHS-rör: Ena änden av SHS-röret är klämd på huvudchucken, den andra änden är klämd på en 4-sidig chuck. Båda chuckarna kommer att vrida SHS-röret för att rotera synkronisering för att realisera den automatiska skärningen på lådformade rör och rör.

3.Skärhuvud på rörlig vagn

Den rörliga vagnen rör sig i rörets längd för att få skärhuvudet att täcka hela rörets längd för att realisera skärningen på rör med olika längd.

4.Rörstöd

Den används för att stödja röret i längd med flera uppsättningar stöd. Rörstödet styrs av en dubbelriktad skruvglidmutter, och glidmuttern är försedd med en förspänningsstödram, som kan justeras för att passa olika storlek på rördiametern. Rullande hjulfäste kan flyttas längs den längsgående skenan på basbordet, så att stödpunkten kan justeras efter rörets längd.
