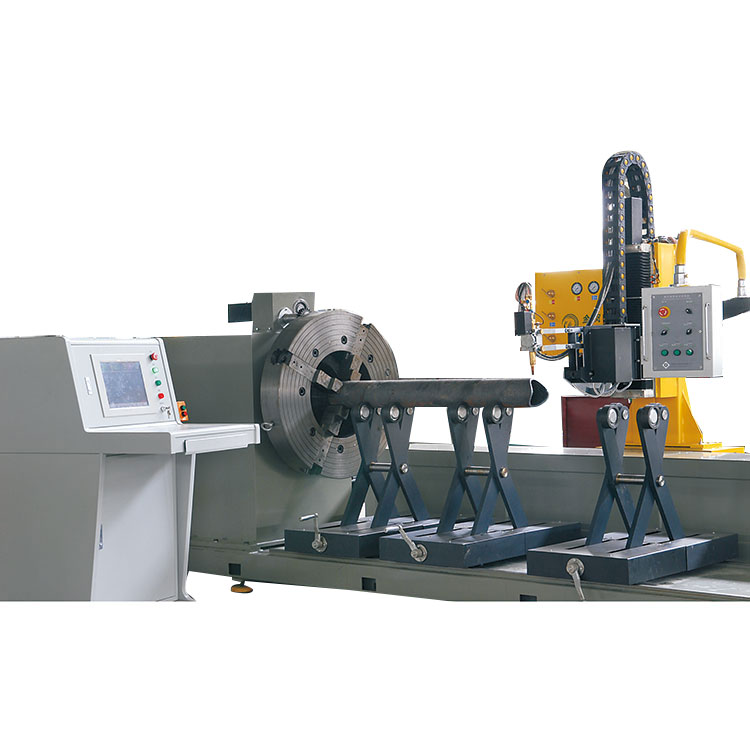

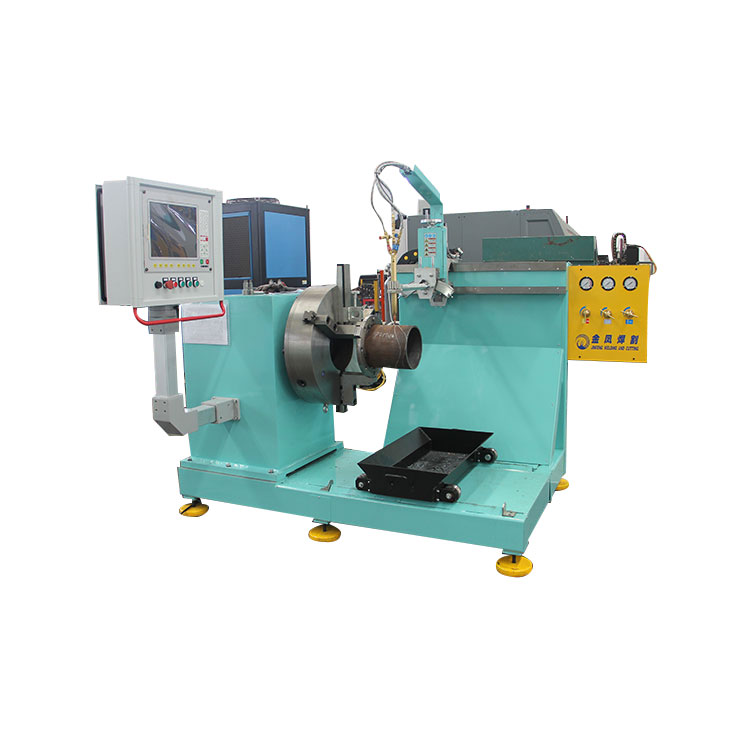

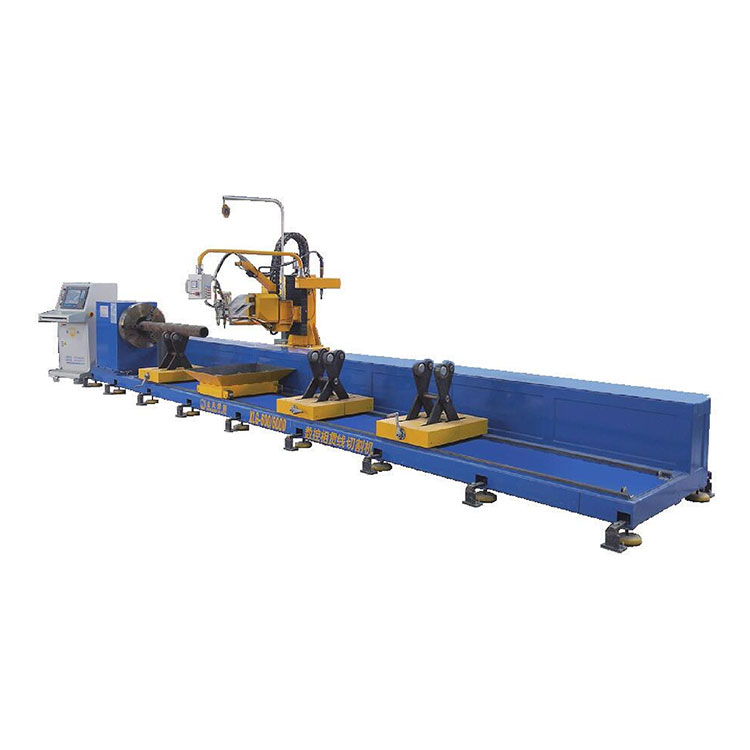

För allaRörskärmaskin Med Chucksom tillverkas av JINFENG WELDCUT kommer att levereras till slutanvändare med 2 års garanti, och som är utrustade med en chuck för att klämma fast det runda röret och vrida röret under kapning, stöd för rör. Plasmaskärbrännaren och oxyflame-skärbrännaren är monterade på den rörliga vagnen som kan röra sig längs med rörets längd. Maskinen stöder alla CAD-CAM-gränssnitt som tillval. XLGRörskärmaskin Med Chuckär den mest avancerade termiska skärmaskinen för rör för att öka produktiviteten för slutanvändare från olika industrier.
Modell |
Rund rördiameter |
Maxlängd |
Max rörvikt |
XLG 600 |
50-600 mm |
12000 mm |
5T |
XLG 900 |
60-900 mm |
12000 mm |
8T |
XLG 1250 |
200-1250 mm |
12000 mm |
12T |
XLG 1600 |
300-1600 mm |
12000 mm |
20T |
Stöd plasmaskärning, plasmamärkning, bläckstrålemärkning, CAD-CAM-programvara
1. XLGRörskärmaskin Med Chuckkan erbjuda högkvalitativ fasskärning, hålskärning, vertikalskärning för att minska massan arbetar i nästa och underlätta för svetskoppling i nästa process.
2. Rörskärningsmaskinen kan integreras helt med MES-systemet och Tillåt fjärrkontroll via teamviewer för ingenjörerna från tillverkaren att enkelt utföra fjärrdiagnosen för att lösa problemen via internet utan att skicka ingenjörer till arbetsplatsen.
3. CNC-mjukvaran stödjer skärning och manuell programmering av delar baserat på makron integrerade i CNC. CNC:n har ett importgränssnitt för datafilen som exporteras från TEKLA designprogramvara.
4.Denna XLGRörskärmaskin Med Chuckanvänds ofta inom skeppsbyggnad, skeppsvarv, offshore, stålkonstruktion, stålkonstruktion, rörledningar, för plasmaskärning och oxyflame skärning av rör för att göra stadioner, broar, nöjesparker, mässcenter, flygplatser, köpcentra, takstolar, medar, ramar, jackor, jack ups, stödram, rörledningar etc.
Genom att lägga till XLGRörskärmaskin Med ChuckTill produktionsanläggningen kan slutanvändare från olika branscher öka sin produktion och minska arbetet mycket.
CNC-huvudstyrenheten är en industriell styrenhet, integrerad med pekskärm. Med hårdvarukortets interpolering har CNC:n en pålitlig stabilitet och enkel och bekväm kabeldragning. Med standard G-koden är det lätt för föraren att lära sig och använda maskinen. CNC-systemet stöder 3 driftlägen: Flamskärning, plasmaskärning och demonstration.
Programvaran freepipe är ett bibliotek av makron, som är integrerat i programvaran för CNC-systemet och lätt för operatören för manuell programmering.
Det runda röret ena änden är fastklämd på chucken, den andra änden stöds av en fri hållare. Chuckens kraft för att vrida röret roterande för skärning med skärhuvudet för att realisera den automatiska skärningen.
Den rörliga vagnen rör sig i rörets längd för att få skärhuvudet att täcka hela rörets längd för att realisera skärningen på rör med olika längd.
Den används för att stödja röret i längd med flera uppsättningar stöd. Rörstödet styrs av en dubbelriktad skruvglidmutter, och glidmuttern är försedd med en förspänningsstödram, som kan justeras för att passa olika storlek på rördiametern. Rullande hjulfäste kan flyttas längs den längsgående skenan på basbordet, så att stödpunkten kan justeras efter rörets längd.
