Profil Robotskärningslinje

JINFENG® är den professionella tillverkaren och leverantören av KinaProfil Robotskärningslinjes med överkomligt pris. DeProfil Robotskärningslinjes är högpresterande plasmarobotskärningssystem för att utföra plasmaskärning på olika stålprofiler av bulb, remsa, vinklar, T-balk, kanal, H-balk eller I-balk, med en robotarm.

PRG 600



Profil Robotskärningslinje



För allaProfil Robotskärningslinjes och plasmaskärmaskiner som tillverkas av JINFENG WELDCUT kommer att ha 2 års garanti och som är utrustade med kranlastning, kantrengöring, bläckstrålemärkning, stödjer alla CAD-CAM-gränssnitt som tillval. PRGProfil Robotskärningslinjes är den mest avancerade robotplasmaskärningslinjen för att öka produktiviteten för slutanvändare från olika branscher.



Specifikationer



Modell	Glödlampa	Remsa	Vinkel	E-vinkel	T-balk	Kanal	H-balk	Längd	Vikt
PRG 400	80*5 mm â 400*20 mm	100*5 mm â 400*20 mm	100*75 mm- 300*150 mm	75*75 mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115 mm	N/A	12000 mm	1,5T
PRG 600	80*5 mm â 550*20 mm	100*5 mm â 600*30 mm	100*75 mm- 500*150mm	75*75 mm- 220*220 mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5T
Stöd plasmaskärning, plasmamärkning, bläckstrålemärkning, CAD-CAM-programvara



Funktion och applikation

1. PRGProfil Robotskärningslinjes är en högautomatisk skärutrustning integrerad med en ABB sexaxlig robotarm. Med en knappmanövrering av en operatör startar linjen den automatiska bearbetningen från materialladdning och urlastning av delar efter plasmaskärning.

2. Linjen kan integreras helt med MES-systemet och tillåta fjärrkontroll via teamviewer för ingenjörerna från tillverkaren att enkelt utföra fjärrdiagnosen för att lösa problemen via internet utan att skicka ingenjörer till arbetsplatsen.

3. CNC-systemet ger full kontroll över alla huvudledningssystem (robot, rullbord, tvärtransportör, mätvagn och gripare, märkningssystemet)ã

4.Kan läsa *.gen-filer skapade från Tribon/AM, DSTV-filer exporterade från TEKLA designprogramvara och andra format.

5. DettaProfil Robotskärningslinjes används i stor utsträckning inom skeppsbyggnad, varv och offshore för plasmaskärning av förstyvning för att göra platt panel, dubbelbottenkonstruktion, underenheter, skott, banor, mikropaneler för olika fartyg/fartyg. Med PRGProfil Robotskärningslinjes, kan varven eller varvsindustrin öka sin produktion och minska arbetet.



Detaljer

PRGProfil Robotskärningslinjes består av:

Profillastkran

Kantrengöringslinje:

Tvärtransportörer för profillastning

Inmatningsrullbord

Rengöringskammare med dammfilter.

Utgångsrullbord.

Tvärtransportör för buffert

Tvärtransportör för lastning

Mätvagn och gripare

Ingångsrullbord

Bläckstrålemärkningsenhet,

Robotplasmaskärningskammare med dammfilter

Kort delsorterande bandplåtstransportör

Utgångsrullbord för lång del

Tvärtransportör för långa delar

Lossningskranar

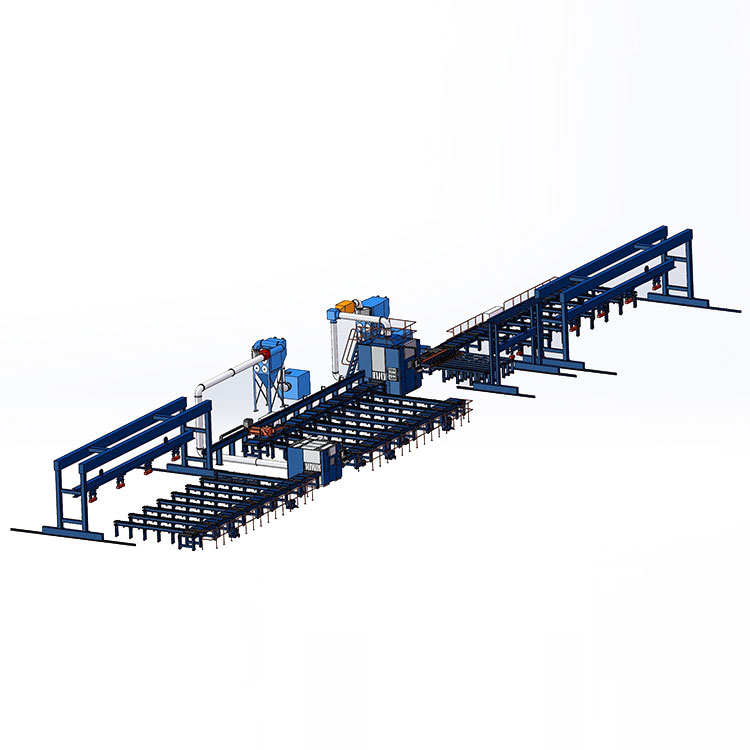

Strukturvy



Kantrengöringslinje



Genom att integrera en kantrengöringslinje till PRGProfil Robotskärningslinjes, genom att använda borsthjul för att ta bort grundfärgen från kanten av profiler där det kommer att svetsas, kan svetskvaliteten öka i nästa bearbetning.



Mätvagn och gripare



Mata in profilen i skärkammaren samtidigt för att mäta längden på den matade profilen.



Bläckstrålemarkör



Med bläckstrålemärkningsenhet för att skriva ut bokstäver, siffror, symboler och böjningslinjer (omvända linjer)



Robotskärningskammare



Genom att installera en 6-axlig robotarm inuti skärkammaren för att utföra högkvalitativ skärning på profiler.



Genom att utrusta en bandplåtstransportör efter skärkammaren, PRGProfil Robotskärningslinjes kan automatiskt sortera de korta delarna och automatiskt mata ut delarna.
