Plasmaskärande strukturella tillverkningssystem

PKG500L

Plasmaskärande strukturella tillverkningssystem

För allaPlasmaskärande strukturella tillverkningssystemoch plasmaskärmaskiner som tillverkas av JINFENG WELDCUT kommer att ha 2 års garanti, och som är utrustade med rullbord, korsvagn, dammfilter, plasmaskärningssystem och tillvalsfunktioner som punktmarkeringsanordning, lasermarkering, hålskärning med laser och stöder alla CAD-CAM-gränssnitt. PKGPlasmaskärande strukturella tillverkningssystemär den mest avancerade robotplasmaskärningslinjen för att öka produktiviteten för slutanvändare från olika industrier.

Specifikationer

Funktion och applikation

1. PKG500LPlasmaskärande strukturella tillverkningssystemär en högautomatisk skärutrustning integrerad med en ABB sexaxlig robotarm. Med en knappmanövrering av en operatör startar linjen den automatiska bearbetningen från materialladdning och lossning av delar efter plasmaskärning.

2. En PKG500LPlasmaskärande strukturella tillverkningssystemmed en operatör kan ersätta:

Strålborrlinje

Bandsåg

Vinkellinje

Bearbetningslinje för tallrik/stång

Coping Machine

Markeringsmaskin

3. Linjen kan integreras helt med MES-systemet och Tillåt fjärrkontroll via teamviewer för ingenjörerna från tillverkaren att enkelt utföra fjärrdiagnosen för att lösa problemen via internet utan att skicka ingenjörer till arbetsplatsen.

3. CNC-systemet ger full kontroll över alla huvudledningssystem (robot, rullbord, tvärtransportör, mätvagn och gripare, märkningssystemet)ã

4.Kan läsa *.gen-filer skapade från Tribon/AM, DSTV-filer exporterade från TEKLA designprogramvara och andra format.

5. Denna PKG500LPlasmaskärande strukturella tillverkningssystemanvänds i stor utsträckning inom stålkonstruktion (plasmabalkar för tillverkning av byggnadskonstruktioner, broar, järnvägar, släpvagnar, tågvagnar, trappor, ledstänger och andra sekundära stål), stålkonstruktioner och offshore (balkar för toppplatser, bostadsutrymmen, undervattensstrukturer, undervattensramar, stödkonstruktioner, rörställ för undervattensskydd, undervattensskydd, undervattensskydd, undervattensskydd , och stödramar), och appliceras i Onshore.

Detaljer

Denna PKG500LPlasmaskärande strukturella tillverkningssystembestår av:

Korsvagn

Mätvagn och gripare

Ingångsrullbord

Robot plasmaskärningskammare

Utgångsrullbord

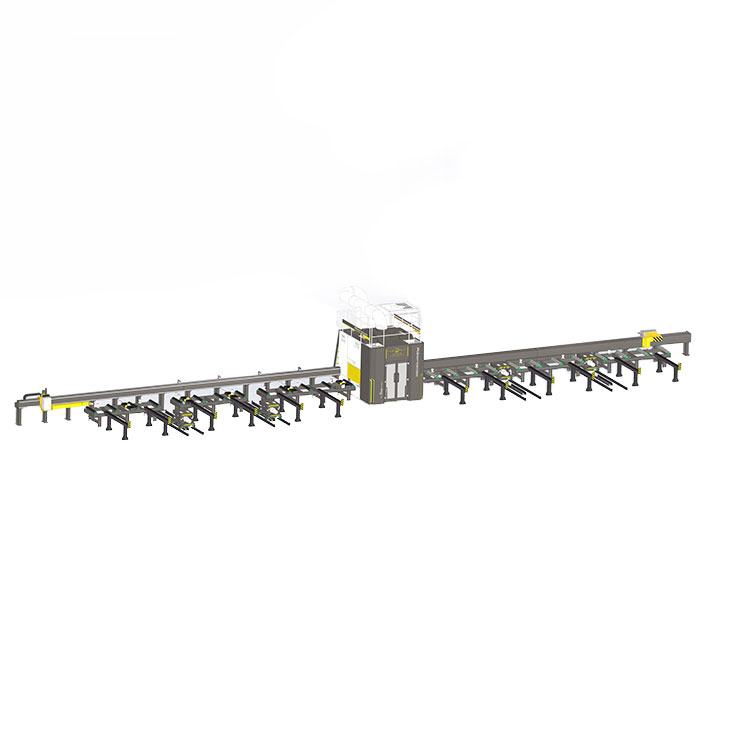

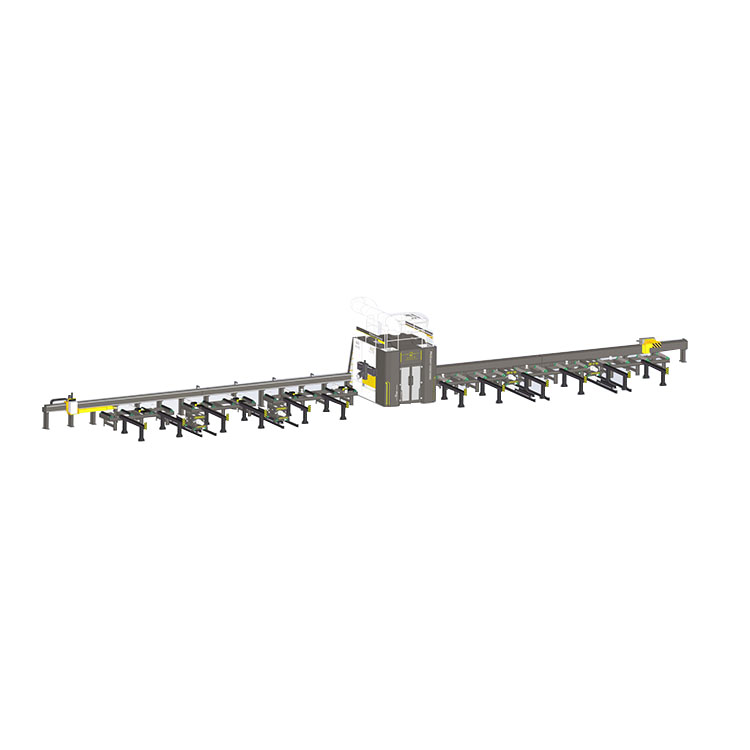

Strukturvy

Tvärvagn - lastning

Genom att integrera en korsvagn till ingångsrullbordet på PKG500LPlasmaskärande strukturella tillverkningssystem, kan H-balkarna och andra profiler flyttas till den plats som behövs, utan att använda kranen för att minska risken för kran till 0.

Mätvagn och gripare

Mata in profilen i skärkammaren samtidigt för att mäta längden på den matade profilen.

Markeringsanordning för punktpenna

Tillhandahåll permanent spårbarhetsmärkning av artikelnummer.

Laserskärhuvud

Ge hålen som skärs med laser på banan av H-stråle med hög noggrannhet och hög kvalitet.

Robotskärningskammare

Genom att installera en 6-axlig robotarm inuti skärkammaren för att utföra högkvalitativ skärning på profiler.

Manöverkonsol

19 tums LCD med pekskärm.

In-/utgångsrullbord

Genom att bearbeta rullbord uppnår H-balksmaskmaskinerna den höga automatiseringskörningen för att minska arbetskraften och öka produktionen.

Cross cart â lossning

Genom att integrera en korsvagn till utmatningsrullbordet på PKG500LPlasmaskärande strukturella tillverkningssystem, kan delarna efter kapning flyttas till den plats som behövs, utan att använda kranen för att minska risken för kran till 0.
