Box Beam Welding Lines

JINFENG WELDCUT ger 1 års garanti förBox beam svetslinjer. De viktigaste elektriska delarna av Box beam produktioner är valda från det världsberömda varumärket som kommer att göra det mer bekvämt för användare att hitta delarna lokalt utan att ta sig långt från Kina. X15 automatiskBox beam svetslinjerär de mest avancerade och högautomatiserade produktionslinjerna för att öka produktiviteten för slutanvändare från olika branscher.

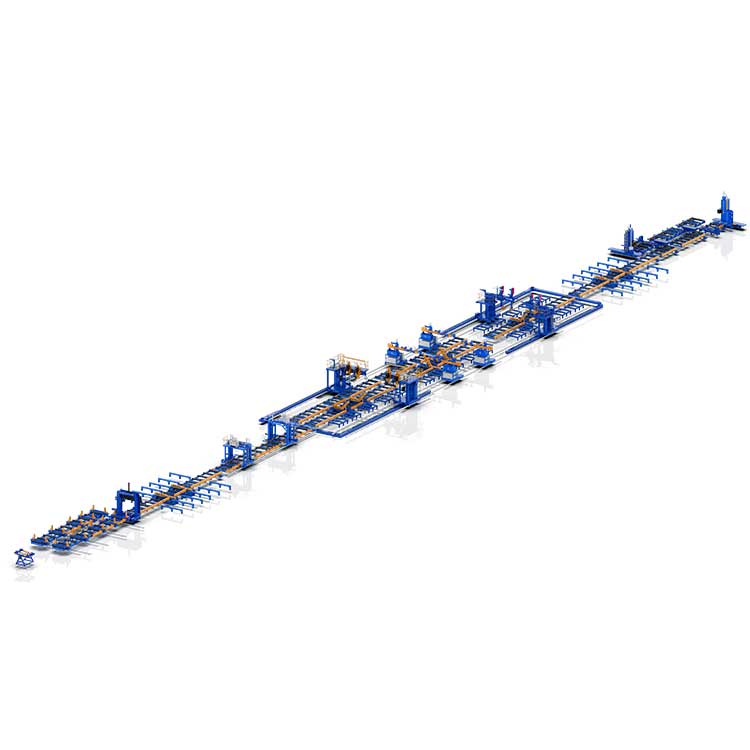

Strukturvy

Specifikationer

Modell	X12	X15
Box-balk storlek	300-1200 mm	300-1500 mm
Plåttjocklek	10-60 mm	10-60 mm
Box balk längd	6000-15000 mm	6000-15000 mm
Maxvikt på boxbalk	≤30t (15 000 mm)	≤30t (15 000 mm)
Svetstyper	1-Tacksvetsning med CO2/MAG i manual
	2- Baksvetsning med CO2/MAG i auto
	3- Elektroslaggsvetsning i auto (ESW)
	4- Helsvetsning med SAW (nedsänkt bågsvetsning)
Maskin för montering av baffel	1 set
Lådbalksmonteringsmaskin	2 set (en för montering av U-typ, en för montering av låda)
Elektroslaggsvetsmaskin	2 set, tråd förbrukningsmaterial typ
CO2/MAG baksvetsmaskin	2 uppsättningar
CO2/MAG fyllningssvetsmaskin	2 uppsättningar
Nedsänkt bågsvetsmaskin	2 set, tandembågsvetsteknik
Ändfräsmaskin	1 set
Beam flipper 180° vältning	2 set (4 st), lastning 15 ton/set
Beam flipper 180° vältning	5 set (10 st), laddning 30 ton/set
Stålvagn	1 set (3 st), lastning 30 ton/set
Rullbord	~160 meter
Stöd datainsamling för MES

Funktion och applikation

1. X15Box beam svetslinjerär högautomatiserade produktionslinjer för att producera de svetsade Box-balkpelarna med färre arbetare och färre kranar.
2. Linjen kan integreras helt med MES-systemet och slutföra realtidskommunikationen mellan den övre datorn och kontrollsystemet, slutföra datainsamlingen av utrustningen, ladda upp all insamlad data till fabriks-MES-systemet (eller det övre centraliserade kontrollsystem), och säkerställa aktualiteten och effektiviteten av informationsöverföringen.
3. Utformningen och skyddet måste uppfylla kraven i relevanta nationella standarder och miljöskydd. Utrustningssäkerhet och skyddsanordningar måste uppfylla relevanta industristandarder.
4. DettaBox beam svetslinjeranvänds ofta i stålkonstruktioner och stålkonstruktioner, för svetsning av boxbalkpelare för stålkonstruktioner, högnivåbyggnader och stålkonstruktioner, eller broar etc.
5. Den flexibla designen av svetsutrustningen gör det möjligt att stödja alla märken av svetskraftkällor.
6. CE, ECA-certifierade finns tillgängliga.
7. Denna linje tillhandahåller produktion från lätt balk till mycket tung balk med stor tjocklek utan att ändra några verktyg eller utrustning.
8. Från montering till änden som vetter mot hela bearbetningen behövs inga kranar förutom lastning i början och lossning i slutet, vilket avsevärt minskar risken för att använda kranar.

Listan över maskiner och utrustning för att etablera en hel produktionslinje för att producera svetsad lådbalk:

1-Baffle monteringsmaskin
Denna maskin är en specialutrustning för montering och positioneringssvetsning av den förstärkande flänsplattan i det inre hålrummet av lådbalken. Det är den föredragna produkten för stålkonstruktionsföretag som producerar lådbalkarbetsstycket för att minska arbetsintensiteten och förbättra arbetseffektiviteten.


2-Box-balk monteringsmaskin
Lådmonteringsmaskinen är nyckelutrustningen för produktion av lådbalk (kolumn), som huvudsakligen avslutar monteringen av lådbalk (kolumn) arbetsstycke. Denna maskin är en av de nödvändiga utrustningarna för stålkonstruktionsföretag för att producera lådbalkar.
En maskin för montering av U-typ.
En maskin är för montering av boxtyp.


3-Electro-slaggsvetsmaskin
XZHB15 cantilever elektroslagsvetsmaskin är en utmärkt produkt lanserad av Jinfeng Welding and Cutting Company för stålkonstruktionsindustrin. Det är en speciell svetsutrustning speciellt utformad för svetsboxbalk. För att säkerställa tillräcklig styvhet och torsionsmotstånd under tillverkning av lådbalkar svetsas i allmänhet bafflar (d.v.s. styvare plåtar) på insidan av lådbalken. Denna maskin är en speciell utrustning för att svetsa svetsarna mellan den yttre plattan av lådbalken och de inre bafflarna.


4-CO2/MAG baksvetsmaskin
XQHB15L serie box beam fribärande gasskyddad svetsmaskin är en speciell svetsutrustning speciellt designad för backsvetsning av box balk (kolonn) och fyllsvetsning efter backing, som lanseras av vårt företag baserat på marknadens efterfrågan och många års erfarenhet av utveckling av stålkonstruktionsutrustning .

5-CO2/MAG fyllningssvetsmaskin
XQHB15-serien box beam fribärande gasskyddad svetsmaskin är en speciell svetsutrustning speciellt utformad för backsvetsning av box balk (kolonn) och fyllsvetsning efter backing, som lanseras av vårt företag baserat på marknadens efterfrågan och många års erfarenhet av utveckling av stålkonstruktionsutrustning .

6-nedsänkt bågsvetsmaskin
XMHB15 boxbalk fribärande nedsänkt bågsvetsmaskin är en utmärkt produkt lanserad av Jinfeng Welding and Cutting Company för stålkonstruktionsindustrin. Det är en speciell svetsutrustning speciellt utformad för svetsning av stora och medelstora lådbalkar (pelare). Genom åren, efter kontinuerlig optimering och förbättring, har prestandan blivit mer perfekt.

7-ändfräsmaskin
Med den snabba utvecklingen av ekonomisk konstruktion, konstruktion, bro och andra industrier har allt strängare krav på kvaliteten på stålkonstruktionsteknik. Stumfogen av H-balk, lådbalk och pelare, och smala delar, och ändytans bearbetning av arbetsstycket har blivit en viktig process. Ändytans bearbetning förbättrar inte bara kvaliteten på arbetsstycket avsevärt, minskar installations- och konstruktionsfelen på plats, förkortar byggtiden och förbättrar konstruktionseffektiviteten på plats. Det ger också bättre ekonomiska fördelar för stålkonstruktionsföretag. Enligt den faktiska bearbetningssituationen för stålkonstruktionsföretag, absorberar vårt företag fördelarna med liknande produkter internationellt och lanserar nya produkter i rätt tid för att möta marknadens efterfrågan. Den används inte bara i stålkonstruktionsindustrin, utan kan också användas som allmän utrustning, allmänt använd i bro, elkraft, olja, petrokemisk och annan maskintillverkningsindustri.


8-beam flipper 180° vältning
Två stycken mobila 180° hydrauliska balkflipper används för vändning av arbetsstycken svetsade på ena sidan. När du arbetar, lyft bort arbetsstycket från rullbordet eller arbetsstyckets ställ, och reduceringen driver de två balkflipperna att röra sig synkront för att flytta arbetsstycket till sidan av rullbordet eller arbetsstyckets ställ, och sedan två hydraulcylindrar driv de två armarna att rotera synkront, flytta arbetsstycket till mitten av rullbordet eller arbetsstyckets ställ efter vältning och transportera sedan arbetsstycket till nästa process eller svetsning.
Beroende på den faktiska situationen kan två delar användas separat som en grupp för att vända den korta strålen. Samtidigt kan 4 stycken också kombineras till en grupp för vältning av långa balkar. Hög flexibilitet och effektivitet.


Arbetsflödesschemat för strålflipper:

9-stål vagn
Denna utrustning används huvudsakligen för att koordinera med produktionsprocessen för att flytta arbetsstycket från transportrullbordet eller annan utrustning till utrustningen som ska bearbetas. Stålvagnen har huvudsakligen två handlingsfunktioner: gå och lyft. Förskjutningen av arbetsstycket kan slutföras genom manipulation och kontroll. Utrustningen har enkel struktur, bekväm drift och stabil drift. Maskinen antar kraftig design, med en maximal belastning på 30 ton;


10-rullbord
Den används huvudsakligen för att transportera arbetsstycken från montering av lådbalk till slutförande av svetsning, ändvändning.

Hur producerar man en svetsad boxbalk från stålplåt?

Nedan följer produktionsflödesschemat för produktionen från plåtar till H-balk och slutbesiktning.
Produktionsflödesschema


Box-beam svetslinjer installerade i användarnas fabrik
