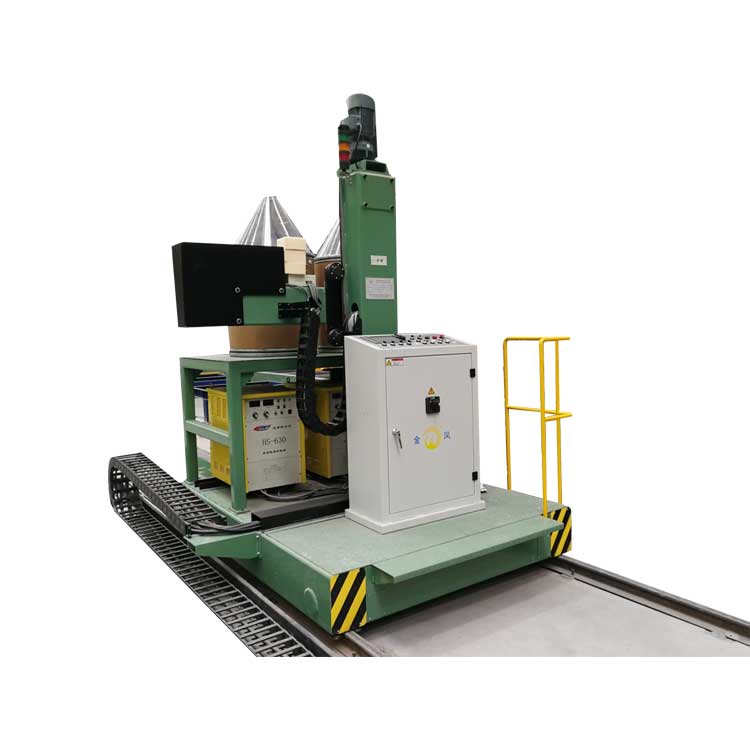

Box Beam Esw Electroslag Svetsmaskiner

JINFENG WELDCUT ger 1 års garanti förBox beam ESW elektroslagsvetsmaskiner. De huvudsakliga elektriska delarna i Box-balkens produktionslinjer är valda från det världsberömda varumärket som kommer att göra det lättare för användare att hitta delarna lokalt utan att ta sig långt från Kina.Box beam ESW elektroslagsvetsmaskinerär den mest avancerade och högeffektiva utrustningen för att öka produktiviteten för slutanvändare från stålkonstruktioner, stålkonstruktioner och högbyggande.

Strukturvy

Specifikationer

NEJ.	MODELL	XZHB15	XZM2016
1	Box balk bredd	□300～□1500  mm	300~2000 mm
2	Box balk höjd	□300～□1500  mm	300~1600 mm
3	Box balk längd	6000–15000   mm	4000–15000 mm
4	Skenlängd	17 000 mm (2 maskiner som delar samma skenor)	20 000 mm
5	Spännvidd på järnväg	1400 mm	3500 mm
6	Balk lyfthastighet	1380 mm/min	1600 mm
7	Längsgående körhastighet	800~4500 mm/min	800~4500 mm/min
8	Svetsform	Tråd förbrukningsmaterial, Typ av förbrukningsmaterial för munstycke	Tråd förbrukningsmaterial, Typ av förbrukningsmaterial för munstycke
9	Körläge	Dubbel drivning
10	Kontroll sätt	Steglös hastighetsreglering med variabel frekvens

Funktion och applikation

Box beam ESW elektroslagsvetsmaskinerär en utmärkt produkt lanserad av Jinfeng Welding and Cutting Company för stålkonstruktionsindustrin. Det är en speciell svetsutrustning speciellt utformad för svetsboxbalk. För att säkerställa tillräcklig styvhet och torsionsmotstånd under tillverkning av lådbalkar svetsas i allmänhet bafflar (d.v.s. styvare plåtar) på insidan av lådbalken. Denna maskin är en speciell utrustning för att svetsa svetsarna mellan den yttre plattan av lådbalken och de inre bafflarna. Utrustningen har följande fördelar:

1.1. Två uppsättningar av elektroslaggsvetssystem är utrustade, som synkront kan svetsa två svetsar av samma skiljeplatta;

1.2. Maskinens färdhastighet är uppdelad i höga och låga hastigheter, vilket bidrar till snabb och exakt positionering av elektroslaggsvetshål;
1.3. Den fribärande balken används för total lyft och sänkning, och det finns en vertikal styrmekanism vid kontakten med pelaren, som är flexibel och stabil;
Tvärslidmekanismen kan justera svetspistolens position under elektroslaggsvetsning för att förhindra svetsavvikelse;
1.5. Hög grad av automatisering, pålitlig drift, enkel struktur och bekväm drift och underhåll.

Box-beam ESW elektroslagsvetsmaskiner installerade i användarens fabrik

Hur producerar man en svetsad boxbalk från stålplåt?

Nedan följer produktionsflödesschemat för produktionen från plåtar till H-balk och slutbesiktning.
Produktionsflödesschema
