Stråle flippor

Beam Flippers är högpresterande utrustning i linjen för att producera Box Beam, som tillverkas av Jinfeng Weldcut som är den professionella Kinas tillverkare och leverantör av strålflippor med överkomligt pris. Strålflipporna ger mer säkerhet och hög effektivitet för att flytta balkarna och vända balkarna för lådstråleproduktionen.
Jinfeng Weldcut kommer att ge 1 års garanti för strålflipporna. De viktigaste elektriska elementen i Box Beam -produktionslinjerna väljs från det världsberömda varumärket som kommer att ge mer bekvämt för användare att hitta delarna i lokala utan att komma från lång avstånd från Kina. Strålflipporna är de mest avancerade och höga effektivitetsutrustningen för att öka produktiviteten för slutanvändare från stålstrukturer, stålkonstruktion och hög byggnad.

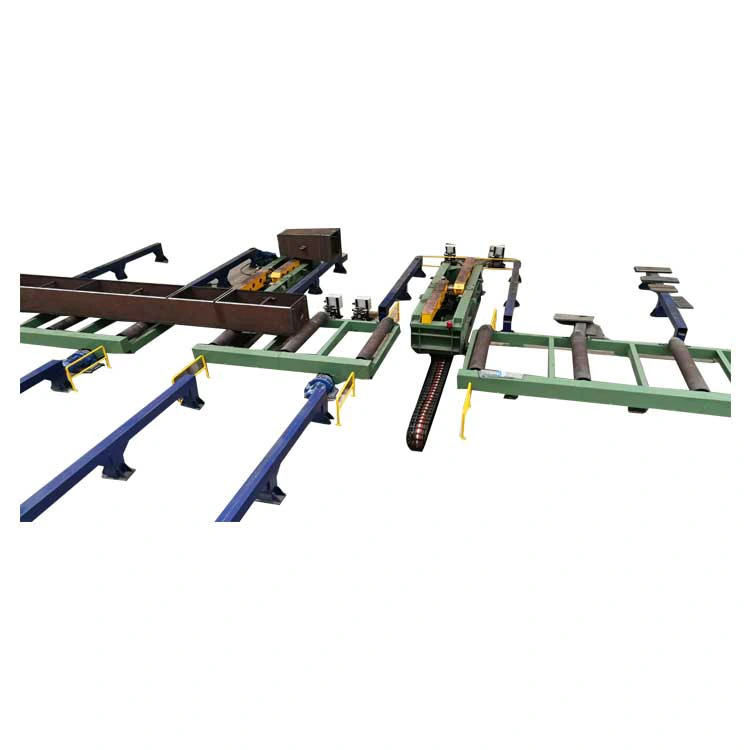

Strukturvy

Användningsanvändning

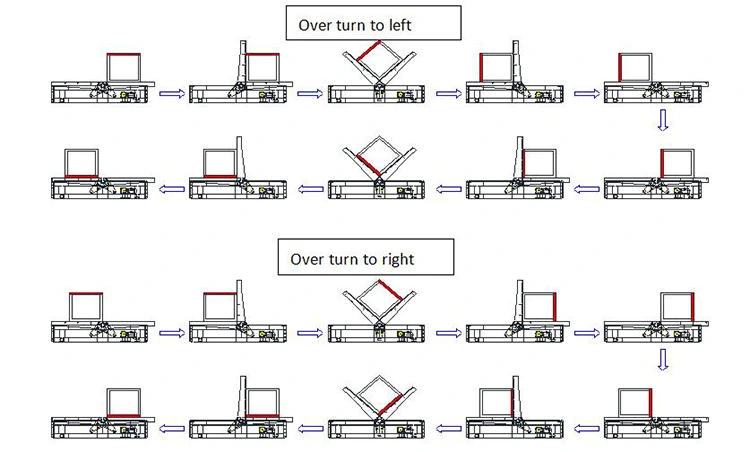

Två datorer med rörlig 180 ° hydraulisk strålflippor tillhandahålls i varje uppsättning, främst används för övervridning av arbetsstycken efter svetsning på ena sidan. När du arbetar, lyft arbetsstycket bort från rullbordet eller arbetsstyckets rack, och reduceraren driver de två vändfästena för att flytta synkront för att flytta arbetsstycket till sidan av rullbordet eller arbetsstyckets rack. Sedan driver två hydrauliska cylindrar de två L-formade armarna för att rotera synkront. När arbetsstycket vänds flyttas det till mitten av rullbordet eller arbetsstyckets rack, och sedan transporteras arbetsstycket till nästa process eller svetsas.

Huvudtekniska parametrar

Prestationsegenskaper

Utrustningen består av en huvudmaskin, ett hydrauliskt system och ett elektriskt styrsystem. En grupp av två strålflippor används för att samtidigt vända och röra sig. Vändningsprocessen för de två strålflipporna styrs av avancerade hydrauliska synkroniseringsventiler för att säkerställa synkron rotation av varje vändarm under lutningsprocessen. Kontrollera arbetsstyckets manuellt omsättningen för att uppnå en 90 ° omsättning av arbetsstycket.
3.2 Varje strålflippare använder en uppsättning standardhydrauliska tekniska cylindrar för att trycka "L" -typen roterande arm för att rotera, vilket kan vända arbetsstycket. En hastighetsreducerare och ett gånghjul är arrangerade på omsättningsfästet, vilket gör att omsättningsfästet kan ha en rörlig funktion.
3.3 Utrustningen ska vara hydrauliskt driven och ha egenskaperna för slagmotstånd, stabil vändning och låg felfrekvens jämfört med mekaniskt drivna vändningsmaskiner. Det kan inte bara användas för att vända arbetsstycket 90 º, utan kan också lyftas för att flytta mellan olika stationer. Jämfört med traditionella kedjeomsättningsmaskiner är inte bara arbetsstationen inte stängd, vilket underlättar lyft och transport av arbetsstycket in och ut, utan också de totala dimensionerna, särskilt höjddimensionerna, minskas kraftigt och operationen är säker och pålitlig. En grupp av två uppsättningar av kopplingskontroll, lätt att använda, säker och pålitlig.

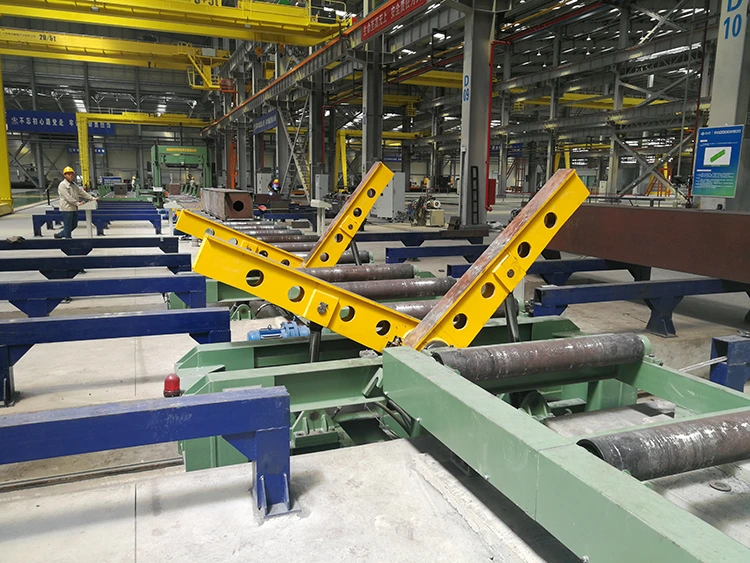

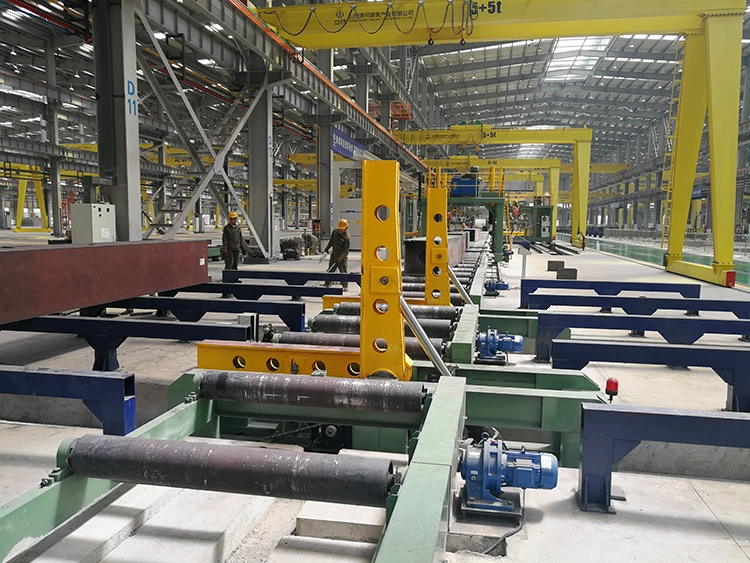

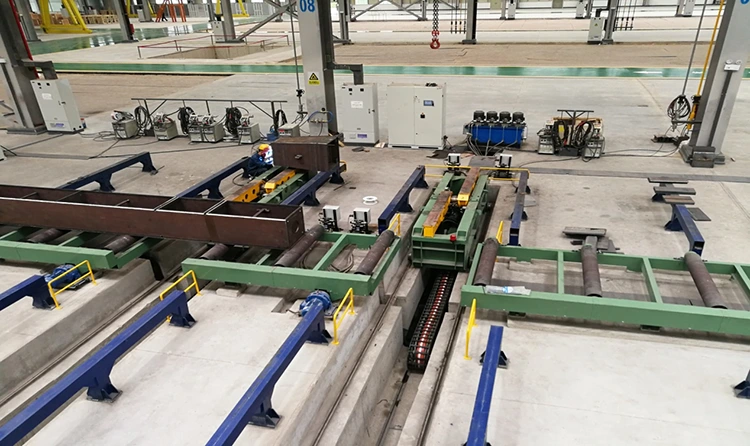

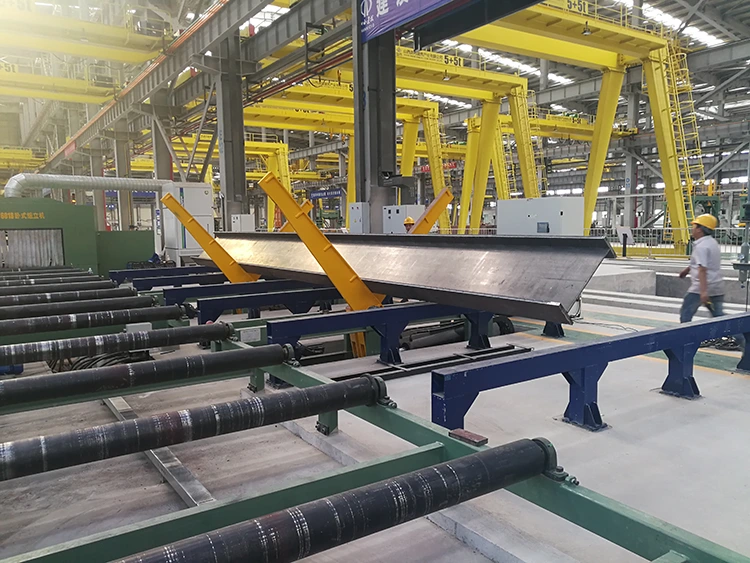

Beam Flippers installerade i användarnas fabrik
