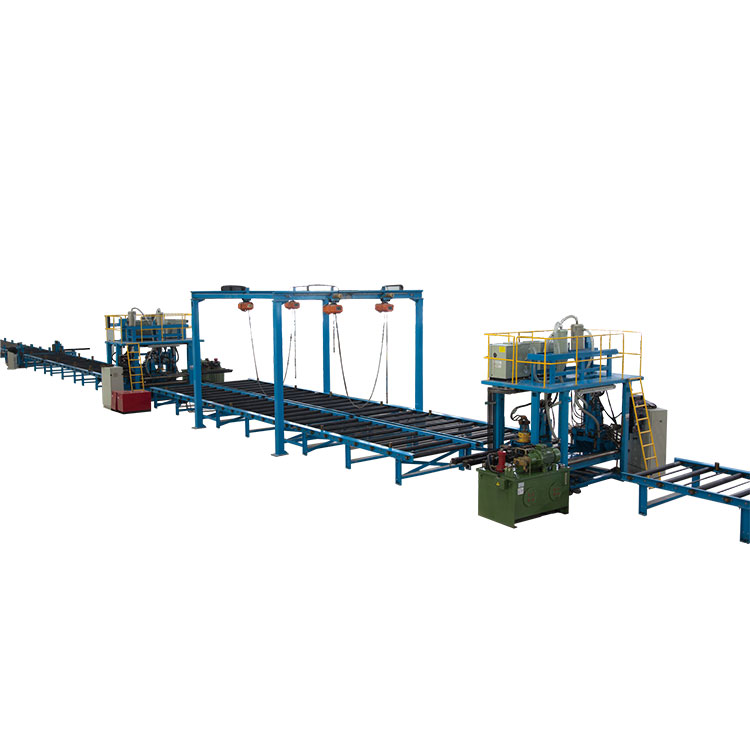

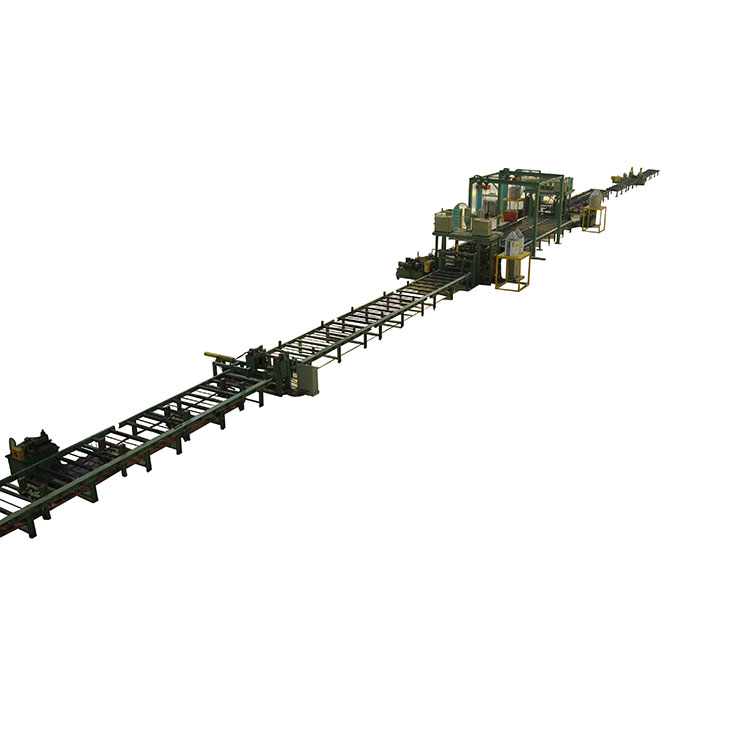

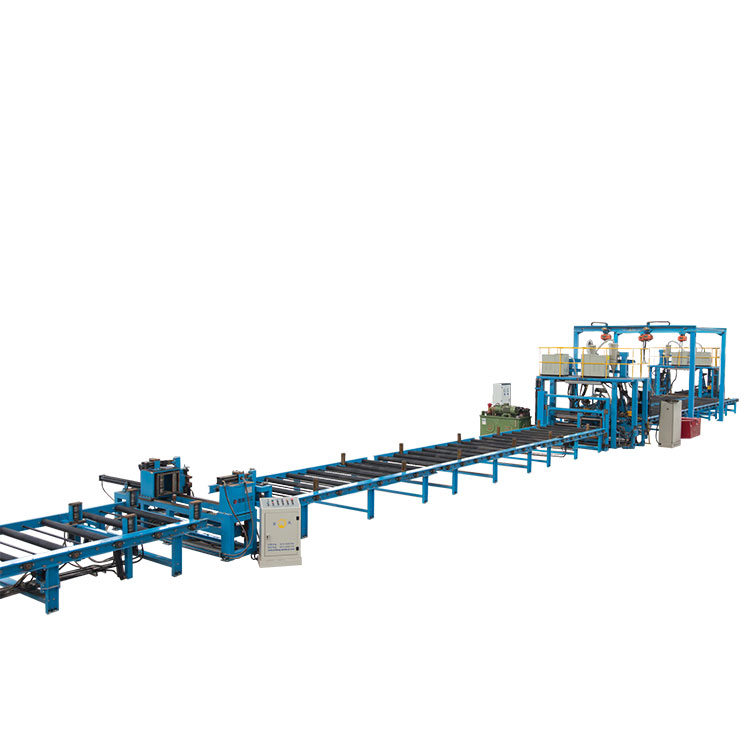

HW15Horisontella H-balksvetslinjerär högpresterande H-stråleproduktionslinjer kombinerade med olika utrustningar och verktyg, som tillverkas av JINFENG WELDCUT som är den professionella Kina-tillverkaren och leverantören av HWHorisontella H-balksvetslinjermed överkomligt pris. HWHorisontella H-balksvetslinjerge mer säkerhet och hög effektivitet för produktionen av H-balkar eller T-balkar.

JINFENG WELDCUT ger 2 års garanti för HWHorisontella H-balksvetslinjer. De viktigaste elektriska elementen i H-stråleproduktionen är utvalda från det världsberömda varumärket som gör det lättare för användare att hitta delarna lokalt utan att ta sig långt från Kina. HWHorisontella H-balksvetslinjerär de mest avancerade och högautomatiserade produktionslinjerna för att öka produktiviteten för slutanvändare från olika branscher.

Specifikationer

Funktion och applikation

1. HWHorisontella H-balksvetslinjerär högautomationsproduktionslinjer för att producera den svetsade I-balken och H-balken med färre arbetare och färre kranar.

2.Hög produktionseffektivitet för lätt svetsad balk.

3. En svetsning på 2 svetsfogar samtidigt;

4. Behöver bara en typ som välter 180 grader.

5. HWHorisontella H-balksvetslinjeranvänds ofta i stålkonstruktioner och stålkonstruktioner för att producera H-balk för att göra verkstad, lager, fabriksverkstad etc.

5. Den flexibla designen av svetsutrustningen gör det möjligt att stödja alla märken av svetskraftkällor.

6. CE, ECA-certifierade finns tillgängliga.

Strukturvy

Lista över de utrustningsmoduler som används i HWHorisontella H-balksvetslinjer

1-monteringsområde, inkluderar:

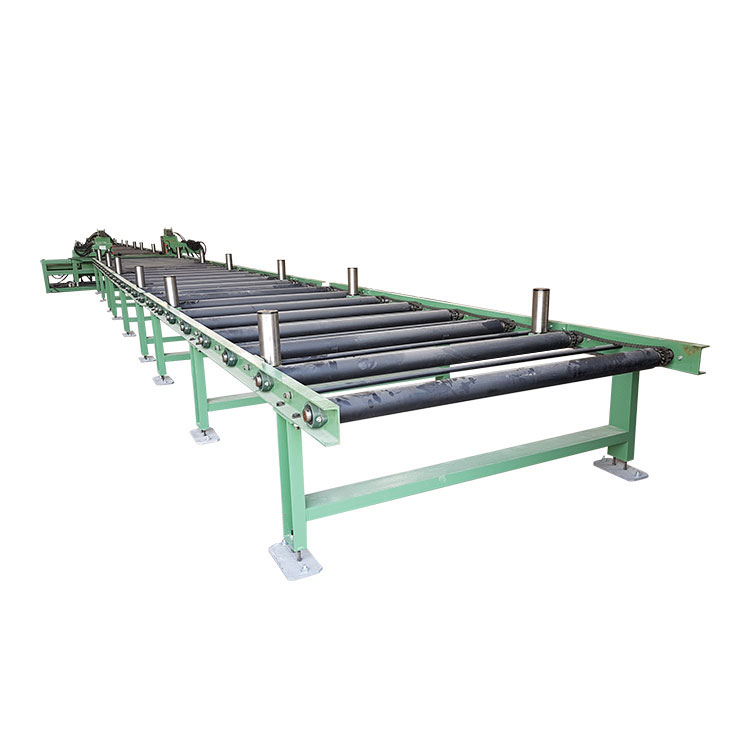

En horisontell H-balk monterar ihop maskiner med rullbord â klämmer fast och monterar 3 st plåt (1 väv och 2 flänsar) i H-läge och gör livet i mittläget av 2 flänsar. Sedan kan arbetaren använda en CO2/MAG-svetsmaskin för att punktsvetsa huvudet på de 3 plattorna med en längd på cirka 300 mm för hand. öppna sedan klämman och de 3 st plattorna med huvudet försvetsat i H-form och transporteras på rullbord till nästa svetsstation.

Montering av H-balk i horisontellt läge

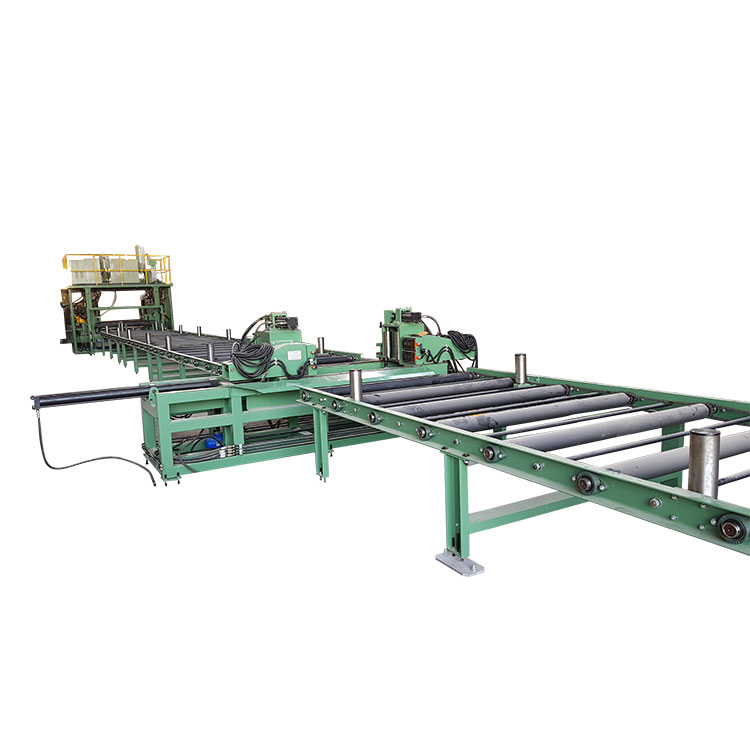

2-Svetsområde #1, inkluderar:

En uppsättning av genomdragande svetsmaskin. Med en uppsättning liv och flänsar fixtur för montering av livet i mittläget av 2 flänsar.

Maskinen här använder dubbeltrådssvetsteknik för helsvetsning med bågsvetsteknik.

Svets H-balk i horisontellt läge

3-H balkvältning, inkluderar:

Efter helsvetsning på ovansidan av H-balken kommer H-balken att flyttas ut från fronten genom H-balksvetsmaskinerna och flyttas till området för vältning.

Vältanordningen är en ram med lyftverktyg med kedjor. Kedjorna lyfter upp H-balken och arbetar för att få kedjan att röra sig, så att H-balken välter 180 grader för att låta undersidorna som behöver svetsas vända uppåt.

Vänd anordning

4-Svetsområde #2, inkluderar:

Genomdragningssvetsmaskinen i detta område är för svetsning av H-balken som redan har 1 sidosvetsning på #1 genomdragssvetsmaskin.

5-Uträtningsområde.

Detta är en tillvalsmaskin för linjen med horisontell H-balksvetslinje. Användarna kan välja att lägga till en uppsättning av mekanisk H-balkflänsriktning efter linjen, för att räta ut H-balkens flänsar efter svetsning.

Rätningsmaskin

Hur producerar man en svetsad H-balk/I-balk i horisontellt läge?

Följande är produktionsflödesschemat för produktion av en svetsad H-balk i horisontellt läge

Produktionsflödesschema

H-balksvetslinor installerade i Usersâ fabrik
