H-balksriktningsmaskiner

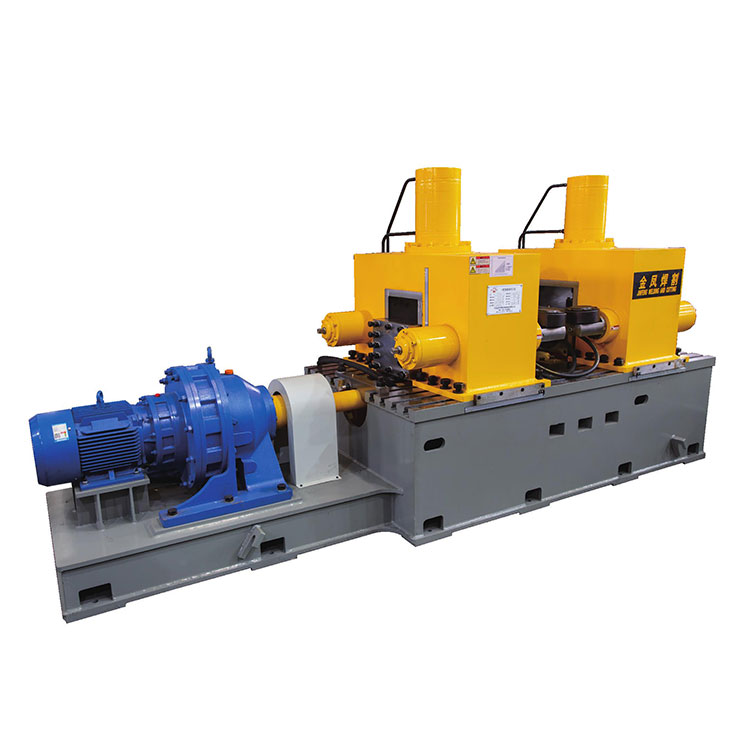

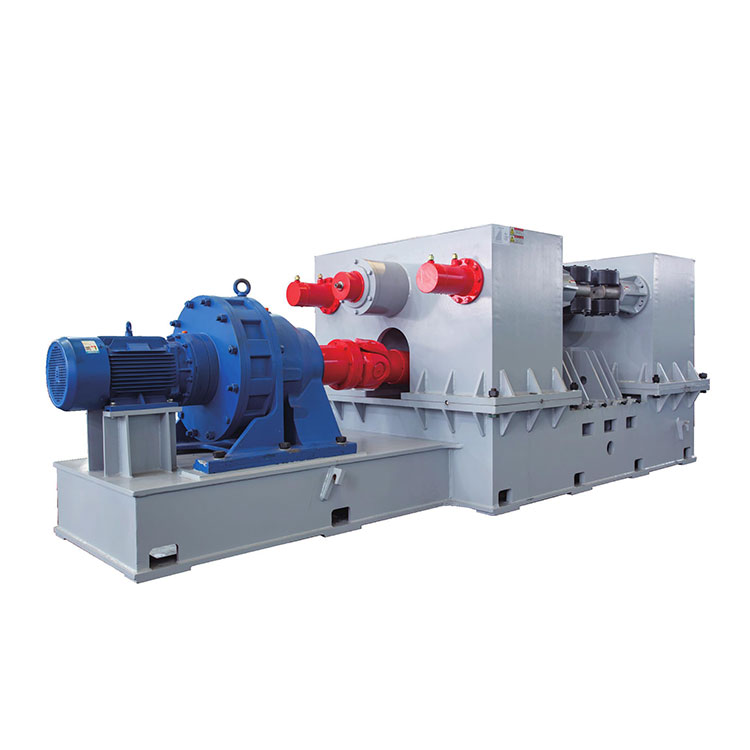

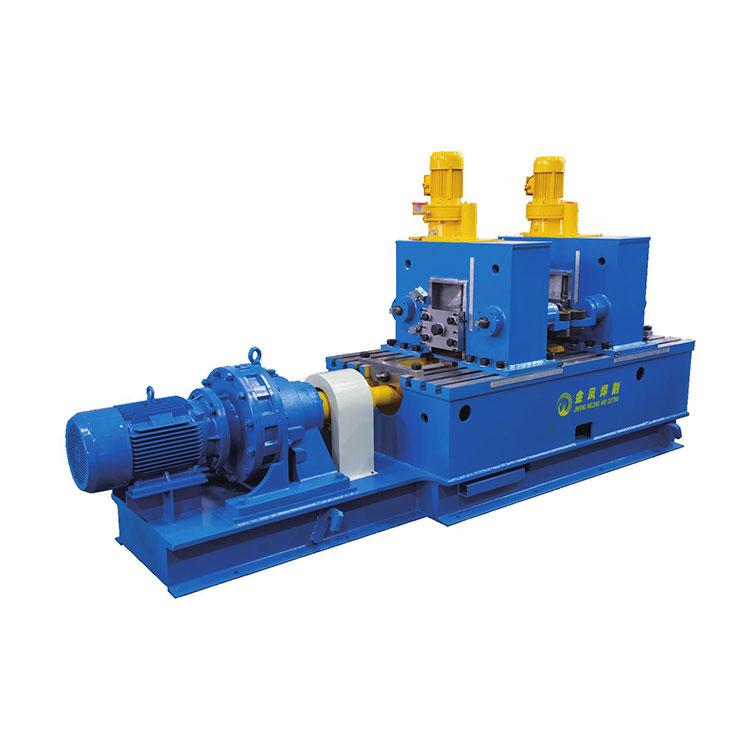

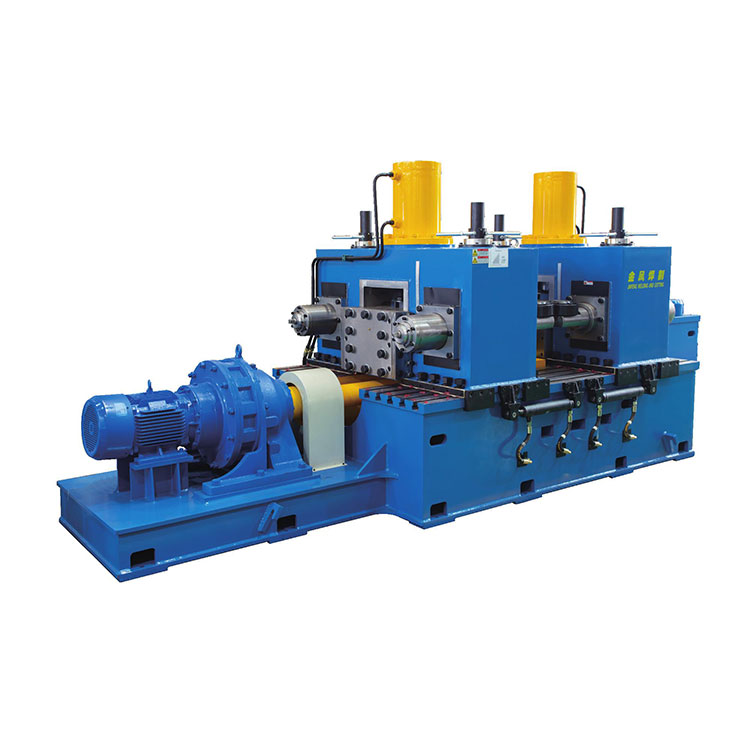

JINFENG® är den professionella Kina-tillverkaren och leverantören av rätningsmaskiner för H-balkar till ett överkomligt pris. H-balksriktningsmaskinerna är nyckelutrustningen under tillverkningen av H-balken, huvudsakligen för att räta ut H-balkarna efter svetsning.

Skicka förfrågan

PDF-nedladdning

Produktbeskrivning

JINFENG® är den professionella tillverkaren och leverantören av KinaH-balksriktningsmaskinermed överkomligt pris. DeH-balksriktningsmaskinerär nyckelutrustningen under tillverkningen av H-balken, huvudsakligen för att räta ut H-balkarna efter svetsning.

H-balksriktningsmaskinerSpecifikationer

Spec/modell	JZ40	YJZ60A	YJZ60B	YJZ80B	YJZ80D
Hydrauliskt system	Utan	Hydraulisk typ	Hydraulisk typ	Hydraulisk typ	Hydraulisk typ
H balkbanas höjd	â¥ 200 mm	â¥ 200 mm	â¥ 220 mm	â¥ 450 mm	â¥ 450 mm
H balkflänsbredd	200-800 mm	200-800 mm	200-800 mm	200-1000 mm	200-1000 mm
Flänstjocklek	6-40/30 mm (Q235/Q345)	6-60/40 mm (Q235/Q345)	8-80/60 mm (Q235/Q345)	20-100/80 mm (Q235/Q345)	20-80 (Q345)
Effektiv in- och utmatningsrulle	10m+10m (fri rulle)	12m+12m (fri rulle)	12m+12mï¼driven rulleï¼	12m+12mï¼kraftvält med hydraulikï¼	12m+12mï¼kraftvält med hydraulikï¼
Rätningshastighet	11000 mm/min	8500 mm/min	6700 mm/min	6000 mm/min	4700 mm/min
Huvudmaskinkraft	Huvudmaskin 11Kw pressmotor 2×1,1Kw,Totalt 13,2 Kw	Huvudmaskin 11Kw Pumpstation 4Kw Totalt 15Kw	Huvudmaskin 11Kw Pumpstation 4Kw Totalt 15Kw	Huvudmaskin 15Kw Pumpstation 7,5Kw Vält: 2×2,2Kw Totalt 26,9Kw	Huvudmaskin 22Kw Pumpstation 7,5Kw Vält: 2×3Kw Totalt 35,5Kw
Tryck av hydraulik	/	16 Mpa	16 Mpa	16 Mpa	16 Mpa

H-balksriktningsmaskinerFunktion och applikation

H-balksriktningsmaskinerär lämplig för att räta ut de svetsade "T"- och "H"-profilerna. Efter att profilen är svetsad deformeras flänsplattan på grund av svetsens krympning, den måste korrigeras för att bli ett kvalificerat arbetsstycke. Så den här maskinen är en bättre flänsriktningsutrustning. Maskinen har stor riktningskraft, snabb riktningshastighet, litet fotavtryck, låg energiförbrukning, enkel användning och tillförlitligt arbete. Den är särskilt lämplig för stålkonstruktion, varvsindustri och andra massproduktionsföretag av "T" eller "H" balk.

Detaljer

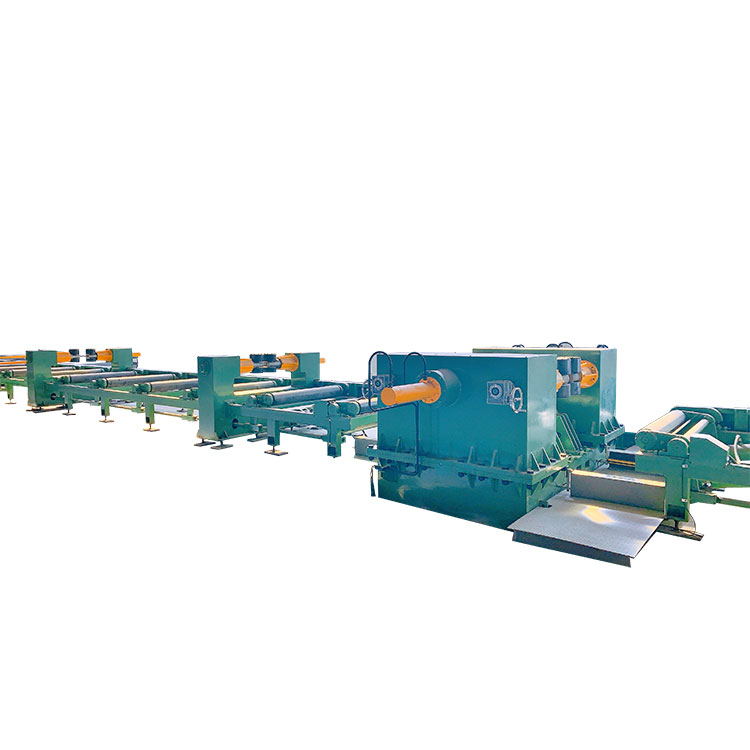

DeH-balksriktningsmaskinerbestår av bassäte, vänster/höger lådstruktur, banklämningsanordning, huvudtransmissionsmekanism, hydrauliskt och elektriskt styrsystem och transportrulle etc.
