H Strålsvetslinor

H balksvetslinjer

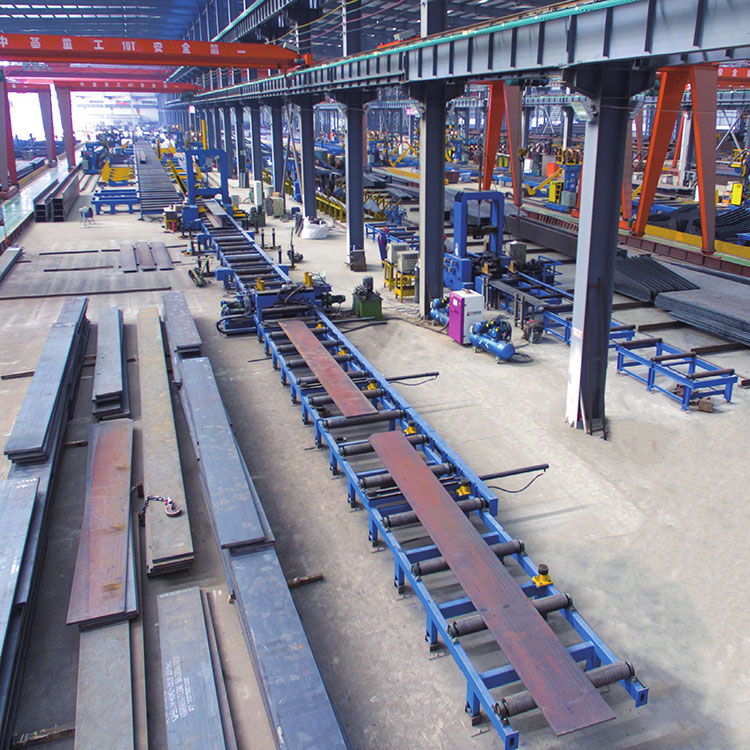

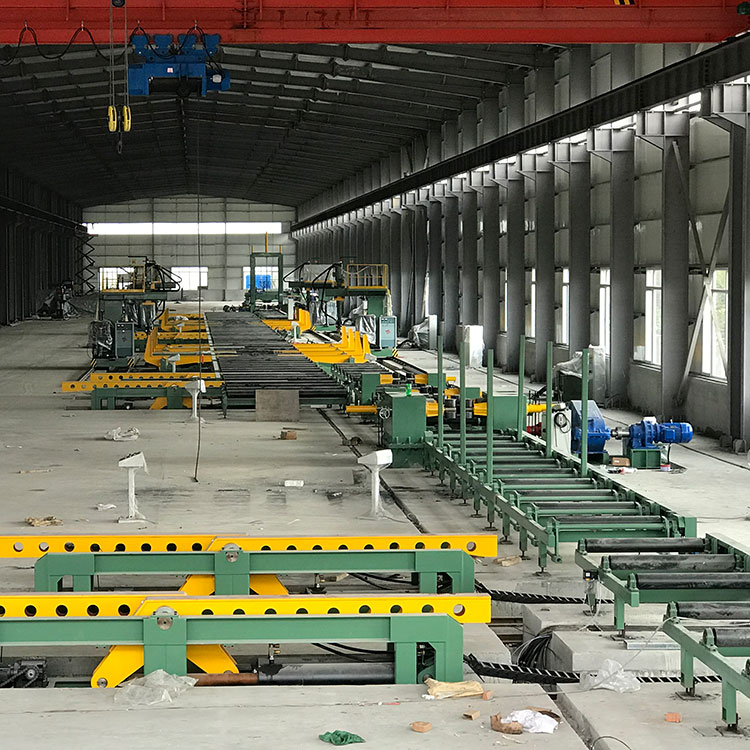

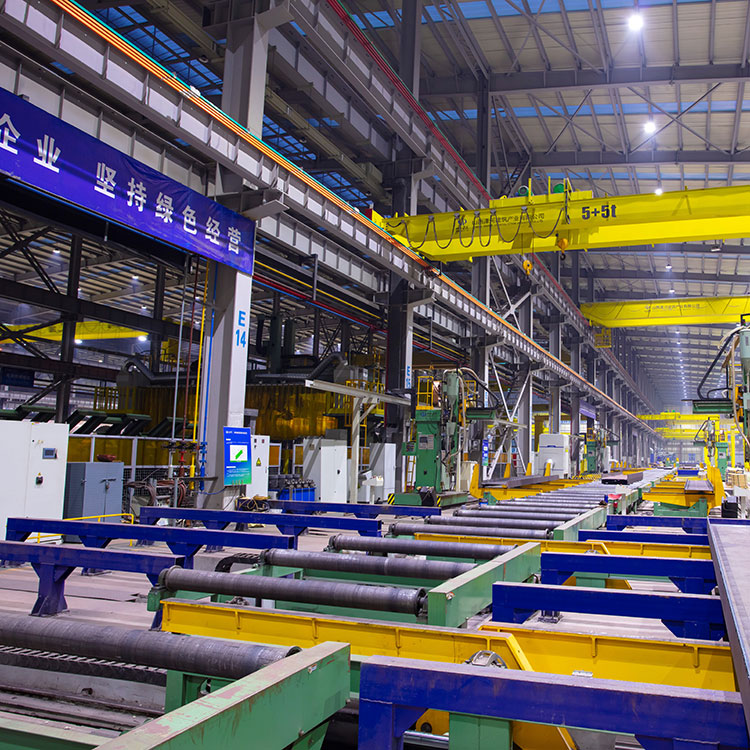

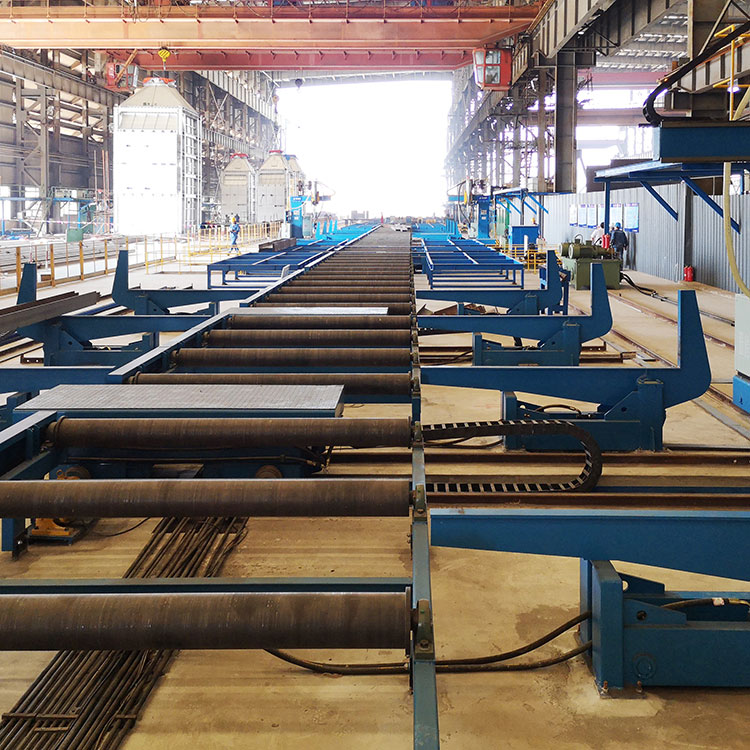

VHAH balksvetslinjerär högpresterande produktionslinjer för H-balkar kombinerade med olika utrustningar och verktyg som är tillverkade av JINFENG WELDCUT som är den professionella Kina-tillverkaren och leverantören avH balksvetslinjermed överkomligt pris. DeH balksvetslinjerge mer säkerhet och hög effektivitet för produktionen av H-balkar eller T-balkar.

JINFENG WELDCUT ger 2 års garanti förH balksvetslinjer. De viktigaste elektriska elementen i H-stråleproduktionen är utvalda från det världsberömda varumärket som gör det lättare för användare att hitta delarna lokalt utan att ta sig långt från Kina. VHF:nH balksvetslinjerär de mest avancerade och högautomatiserade produktionslinjerna för att öka produktiviteten för slutanvändare från olika branscher.

Specifikationer

Funktion och applikation

1. VHAH balksvetslinjerär högautomationsproduktionslinjer för att producera den svetsade I-balken och H-balken med färre arbetare och färre kranar.

2. Linjen kan vara helt integrerad med MES-systemet och slutföra realtidskommunikationen mellan den övre datorn och kontrollsystemet, slutföra datainsamlingen av utrustningen, ladda upp all insamlad data till fabrikens MES-system (eller det övre centraliserade kontrollsystemet), och säkerställa aktualiteten och effektiviteten av informationsöverföring.

3. Designen och skyddet måste uppfylla kraven i relevanta nationella standarder och miljöskydd. Utrustningssäkerhet och skyddsanordningar måste uppfylla relevanta industristandarder.

4. DettaH balksvetslinjeranvänds i stor utsträckning inom skeppsbyggnad, varvs- och stålkonstruktioner och stålkonstruktioner, offshore, onshore, för svetsning av T-balk för varv och skeppsbyggnad, H-balk för stålkonstruktion och stålkonstruktioner, eller broar etc.

5. Den flexibla designen av svetsutrustningen gör det möjligt att stödja alla märken av svetskraftkällor.

6. CE, ECA-certifierade finns tillgängliga.

7. Denna linje tillhandahåller produktion från lätt balk till mycket tung balk med stor tjocklek utan att ändra några verktyg eller utrustning.

8. Från montering till uträtning behöver hela bearbetningen inga kranar, vilket avsevärt minskar risken för att använda kranar.

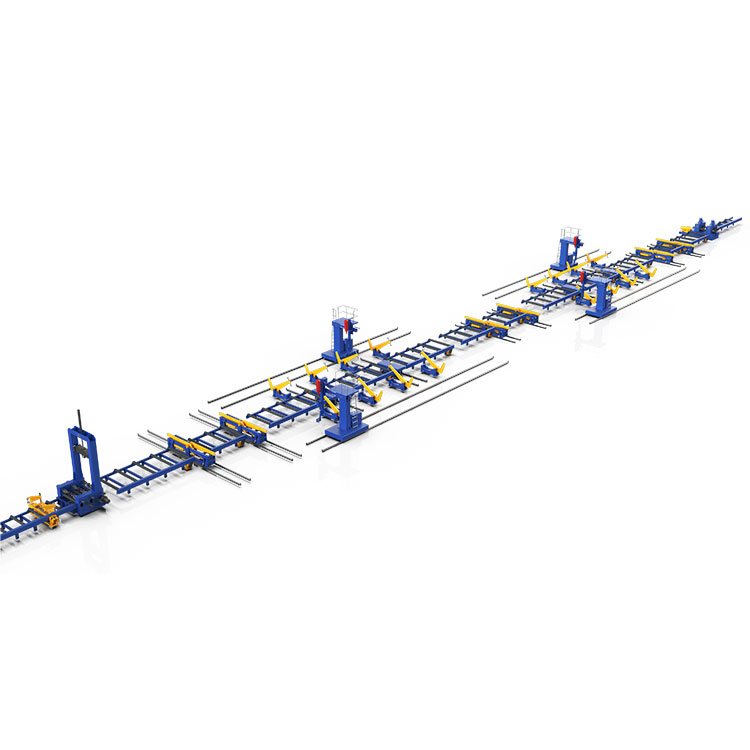

Strukturvy

Lista över de utrustningsmoduler som används iH balksvetslinjer

1-monteringsområde, inkluderar:

En vertikal H balk monteringsmaskiner - för CO2/MAG punktsvetsning till montering av väv och flänsar i I-form.

En uppsättning Beam-flipper för att välta H-balken från âIâ-positionen till âHâ-läge för säker transport på linans rullbord.

2-Svetsområde

I svetsområde #1, inkluderar:

Två uppsättningar fribärande balksvetsmaskiner av typ H. En varje svetsmaskin utrustad med 1 nedsänkt bågsvetshuvud (stöder enkelbågssvetsning eller tandembågsvetsningsteknik).

Två uppsättningar balktiltare för att få H-balken att sitta i 45 grader för att säkerställa en bra svetsposition.

En uppsättning stålvagnar (består av 2 enheter stålvagnar) för att föra balken till 2:a fribärande SAW-svetsmaskin efter att ha slutfört svetsningen av 1:a svetsfogen.

Mellan svetsning #1 område och #2 område finns det en uppsättning balkflipper för att välta balken som har svetsats med 2 svetsfogar i 180 grader för att göra att de andra 2 svetssömmarna behöver svetsas mot toppen.

I svetsområde #2, inkluderar samma som svetsområde #1.

3-Uträtningsområde, inkluderar:

En uppsättning Beam-flipper för att välta H-balken från âHâ-position till âIâ för att räta ut balkens fläns genom att räta ut maskinen.

En H balk flänsriktare - för att räta ut flänsarna på H balk. En H-balk har 2 flänsar. Båda flänsarna behöver rätas upp. Men maskinen en gång kan räta på en fläns. Så efter att ha rätat ut 1 fläns, kommer balkflippern att välta balken i 180 grader för att göra den fläns som behöver rätas på undersidan.

Hur producerar man en svetsad H-balk/I-balk av stålplåt?

Nedan följer produktionsflödesschemat för produktionen från plåtar till H-balk och slutbesiktning.

Produktionsflödesschema
