H Beam Rightening Machine

JINFENG WELDCUT är en professionell Kina-tillverkare och leverantör av H-strålrätningsmaskiner till ett överkomligt pris. H-balkrätningsmaskinerna är högpresterande maskiner för att pressa flänsen på H-balken till rak nivå, för att avlägsna svampdeformationen av flänsen på H-balken, som orsakas av att svetsningen krymper från värmen som skapas av svetsning under vatten.

Skicka förfrågan

PDF-nedladdning

Produktbeskrivning

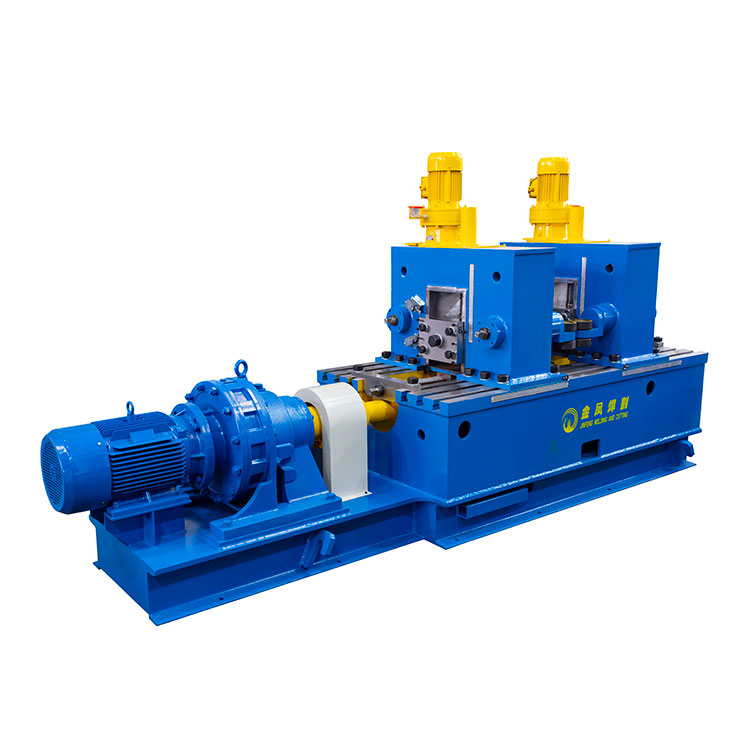

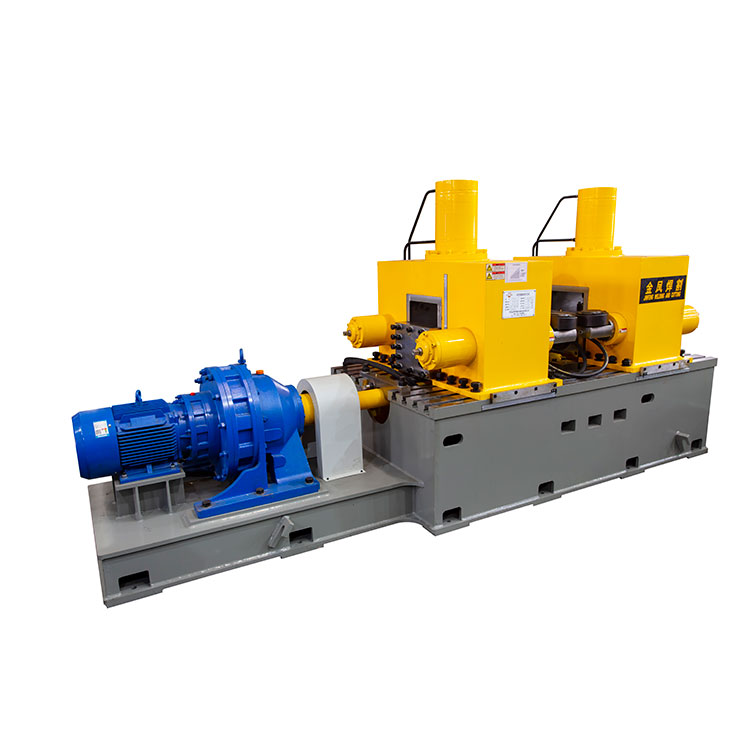

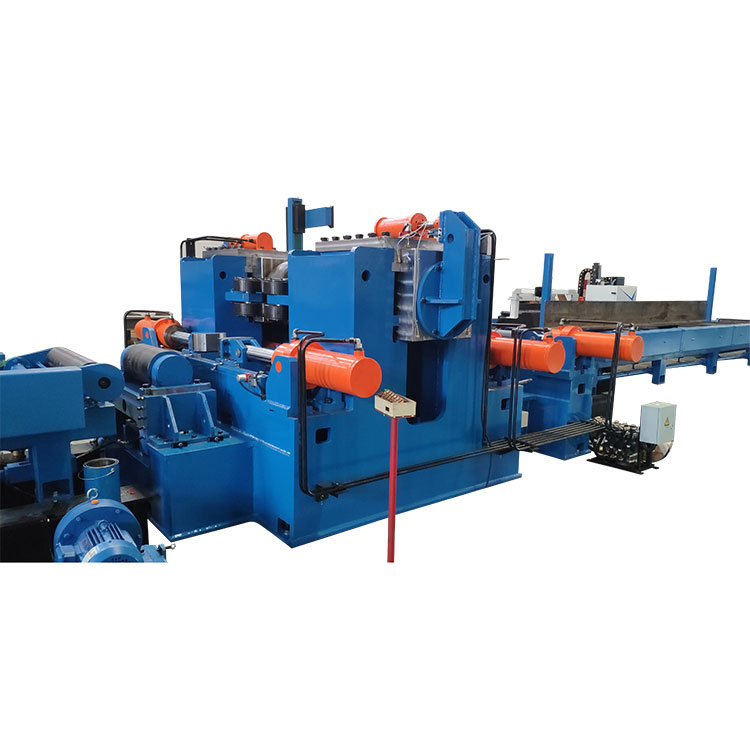

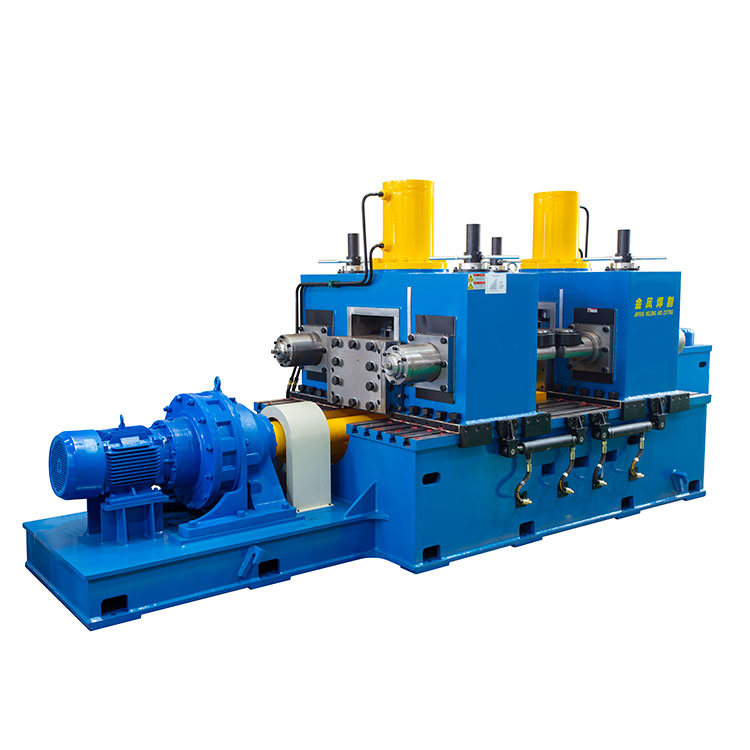

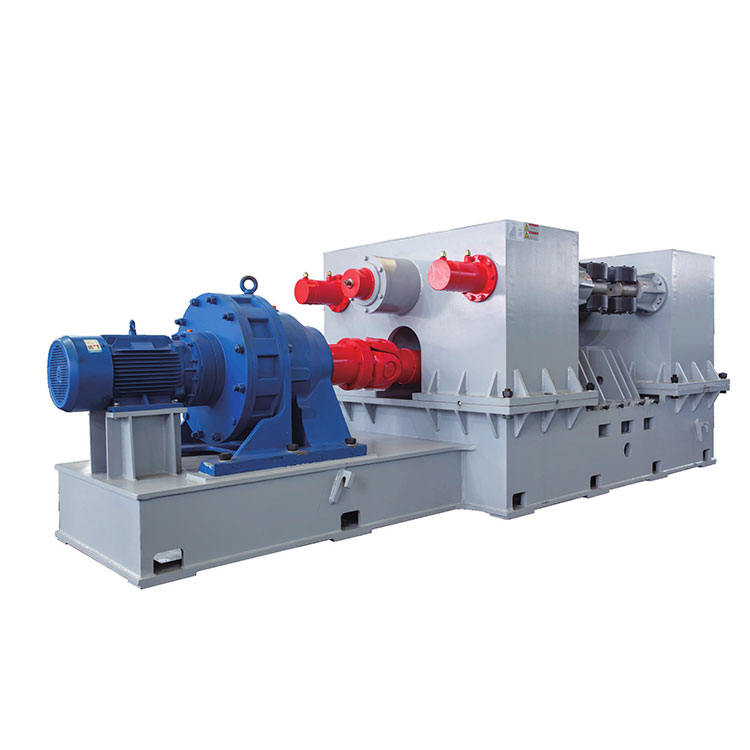

JZ40/YJZ60A/YJZ60B/YJZ80H Beam Rightening Machine

JINFENG WELDCUT är en professionell Kina tillverkare och leverantör avH Beam Rightening Machines med överkomligt pris. DeH Beam Rightening Machines är högpresterande maskiner för att pressa flänsen på H-balken till rak nivå, för att ta bort svampdeformationen av flänsen på H-balken, som orsakas av att svetsningen krymper från värmen som skapas av nedsänkt bågsvetsning.

För allaH Beam Rightening Machines som tillverkas av JINFENG WELDCUT kommer att ha 2 års garanti, vilket är den högsta effektivitetsmaskinen för att öka produktiviteten för slutanvändare från stålkonstruktion, bro, konstruktion.

Specifikationer

Modell		JZ40	YJZ60A	YJZ60B	YJZ80B	YJZ80C
Typ		Mekanisk	Hydraulisk	Hydraulisk	Hydraulisk	Hydraulisk
Flänsbredd (mm)		200-800	200-800	200-800	200-800	200-1200
Webbhöjd (mm)		200-1500	200-1800	220-2500	450-1800	450-3000
Flänstjocklek	Q235	6-40 mm	6-60 mm	6-80 mm	6-100 mm	6-100 mm
Flänstjocklek	Q345	6-30 mm	6-40 mm	6-60 mm	6-80 mm	6-80 mm
Inmatningsrullbord		10m, tomgång	12m, tomgång	12m, effekt	12m, hydraulisk
Utgångsrullbord		10m, tomgång	12m, tomgång	12m, effekt	12m, hydraulisk
Rätningshastighet		11 m/min	8,5 m/min	6,7 m/min	6.0m/min	4,7 m/min
Hydraulisk station		NEJ	JA	JA	JA	JA
Maskinkraft		11kw+1,1kw*2 =13,2KW	11kw+4KW =15KW	11KW+4KW =15KW	15KW+7,5KW +2,2KW*2 =26,9KW	22KW+7,5KW +3KW*2 =35,5KW
Hydrauliskt tryck		NEJ	16 Mpa	16 Mpa	16 Mpa	16 Mpa

Funktion och applikation

H-balksriktmaskiner är lämpliga för att räta ut de svetsade "T"- och "H"-profilerna. Efter att profilen är svetsad deformeras flänsplattan på grund av svetsens krympning, den måste korrigeras för att bli ett kvalificerat arbetsstycke. Så den här maskinen är en bättre flänsriktningsutrustning. Maskinen har stor riktningskraft, snabb riktningshastighet, litet fotavtryck, låg energiförbrukning, enkel användning och tillförlitligt arbete. Den är särskilt lämplig för stålkonstruktion, varvsindustri och andra massproduktionsföretag av "T" eller "H" balk.

Detaljer

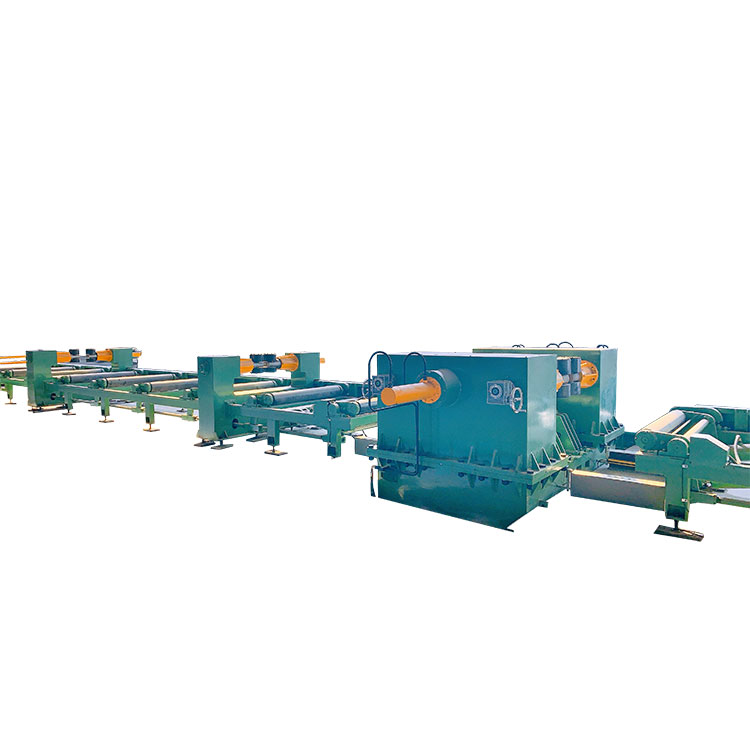

H-balksriktmaskinerna består av bassäte, vänster/höger lådstruktur, banklämningsanordning, huvudtransmissionsmekanism, hydrauliskt och elektriskt styrsystem och transportrulle etc.
