3-i 1 H balksvetslinor

ZHJ3-i 1 H balksvetslinjer

JINFENG WELDCUT är en professionell Kina tillverkare och leverantör av3-i 1 H balksvetslinjermed överkomligt pris. De3-i 1 H balksvetslinjerär integrerade med montering, svetsning och riktning på fläns efter svetsning i en maskin för att göra svetsad H-balk eller T-balk. Det kan realisera produktionen på svetsad H-balk eller T-balk med snabb hastighet och hög noggrannhet, som har funktionerna enkel drift, mindre upptaget utrymme och mindre arbete.

För alla3-i 1 H balksvetslinjersom tillverkas av JINFENG WELDCUT kommer att ha 12 månaders garanti, vilket är den högsta effektivitetsmaskinen för att öka produktiviteten för slutanvändare från stålkonstruktion, bro, konstruktion.

Specifikationer

Funktion och applikation

3-i 1 H balksvetslinjerhar som kombinerad funktion av H-balk, T-balksmontering, svetsning och flänsdeformationsriktning efter svetsning. Således kan den exakt och snabbt realisera produktionen av H-stråle och T-stråle. Den har följande fördelar: enkel användning, mindre arbetskostnad och liten täckningsyta.

Denna linje har två valfria svetsprocesser som du kan välja enligt den strukturella stålplåttjockleken som ska svetsas:

ALTERNATIV A: Enkelbågssvetsning med tvillingtråd där avsättningshastigheten är 40 % högre än den allmänna enkelbågssvetsning med enkelbåge, enkelbågssvetsning, Sot den är särskilt lämplig för strukturståltjockleken vars tjocklek är mindre än 20 mm.

ALTERNATIV B: Enkelbågssvetsning med enkeltråd. Den är lämplig för svetsning med större plåttjocklek.

Detaljer

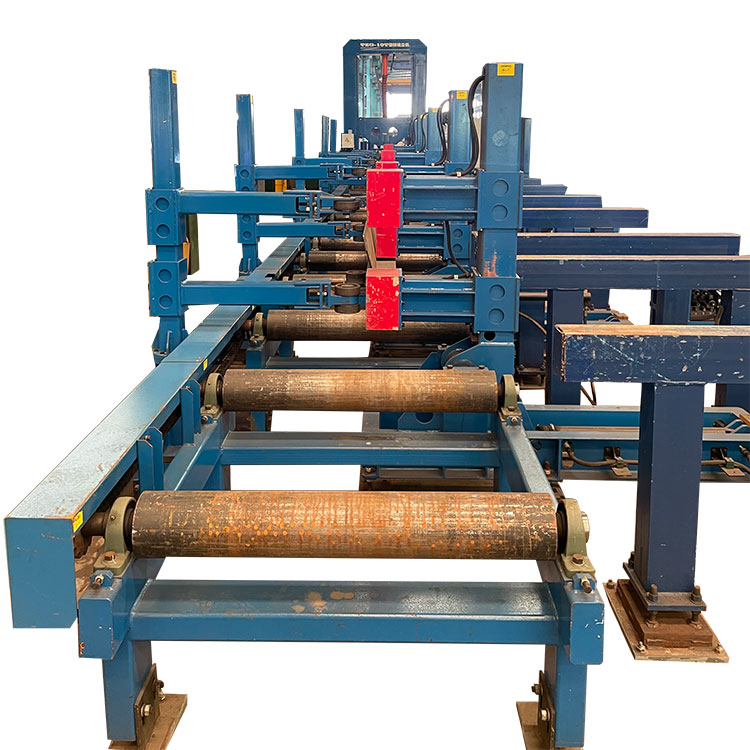

Standarden ZHJ3-i 1 H balksvetslinjerBestår av ett ingående rullbord, huvudsvets- och riktningsstation, utgångsrullbord. På huvudsvets- och riktningsstationen finns det installerat med fluxåtervinningsenheter, svetshuvud med brännare och klämanordningar för fläns och väv. Standardlinjen inkluderar även svetskraftkällor, hydraulstation och kontrollbox.

1. Standard ZHJ3-i 1 H balksvetslinjer

2. ALTERNATIV 1:

Enligt olika önskemål från kunder tillhandahåller vi även konfigurationen för ZHJ3-i 1 H balksvetslinjersom följande:

Baserat på de vanliga 3-i-1 H-balksvetslinjerna, läggs det till en uppsättning banlastare, som består av 4 st magnetlastarm och 4 st banhållare. På varje banlastarm finns 2 st magnet för att hålla fast stålbanan.

3. ALTERNATIV 2:

Enligt olika önskemål från kunder tillhandahåller vi även konfigurationen för ZHJ3-i 1 H balksvetslinjersom följande:

Baserat på de vanliga 3-i-1 H-balksvetslinjerna, läggs det till en uppsättning banlastare, som består av 4 st magnetlastarm och 4 st banhållare. På varje banlastarm finns 2 st magnet för att hålla fast stålbanan.

Baserat på ovan kan vi lägga till en uppsättning 90 graders balkflipper på utmatningsrullbordet för att välta den svetsade balken i horisontellt läge.

3. ALTERNATIV 3:

Vissa kunder kan behöva öka produktionseffekten, de behöver en svetslinje för att bestå av 2 uppsättningar svetsstationer. Den första svetsstationen för svetsning av 1:a flänsen och liv för att bilda en T-balk, den 2:a för svetsning av den svetsade T-balken och 2:a flänsen för att bilda en H-balk.

3.1 Så Baserat på de vanliga 3-i-1 H-balksvetslinjerna, lägg till en uppsättning banlastare, som består av 4 st magnetlastarm och 4 st banhållare. På varje banlastarm finns 2 st magnet för att hålla fast stålbanan.

3.2 För att lägga till en uppsättning 90 graders strålflipper på utgångsrullbordet på den första svetsstationen för att välta den svetsade balken i horisontellt läge.

3.3 Att lägga till en tvärtransportör av kedjetyp för att flytta T-balken horisontellt till den andra svetsstationen.

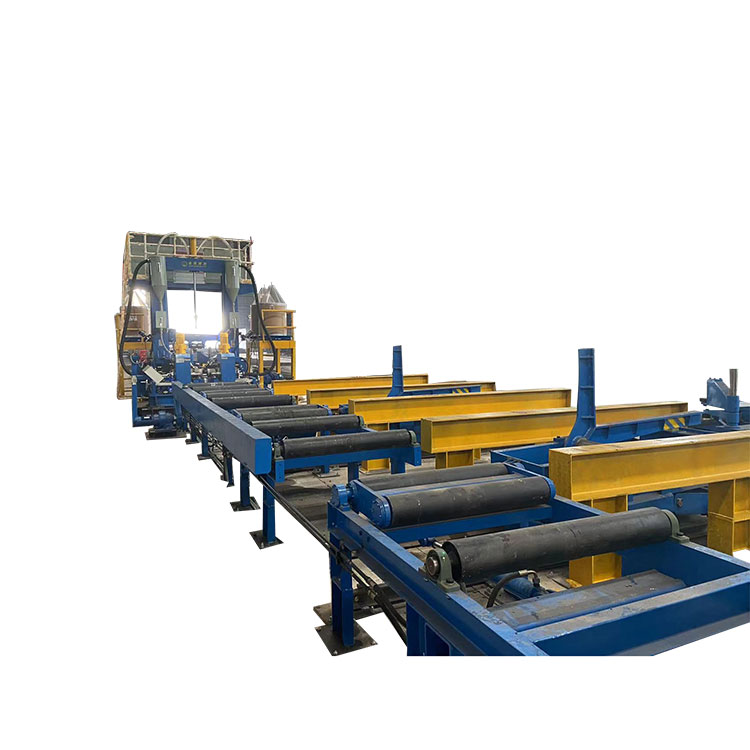

3-i-1 integrerade H-balksvetslinjer installerade i användarens fabrik
