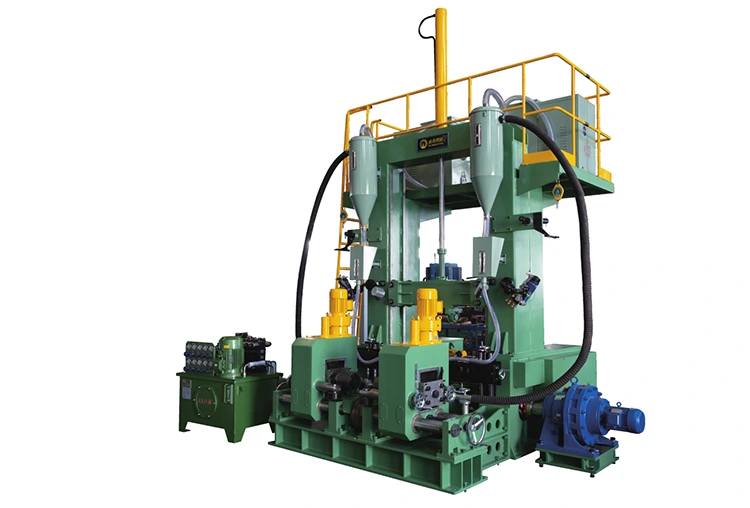

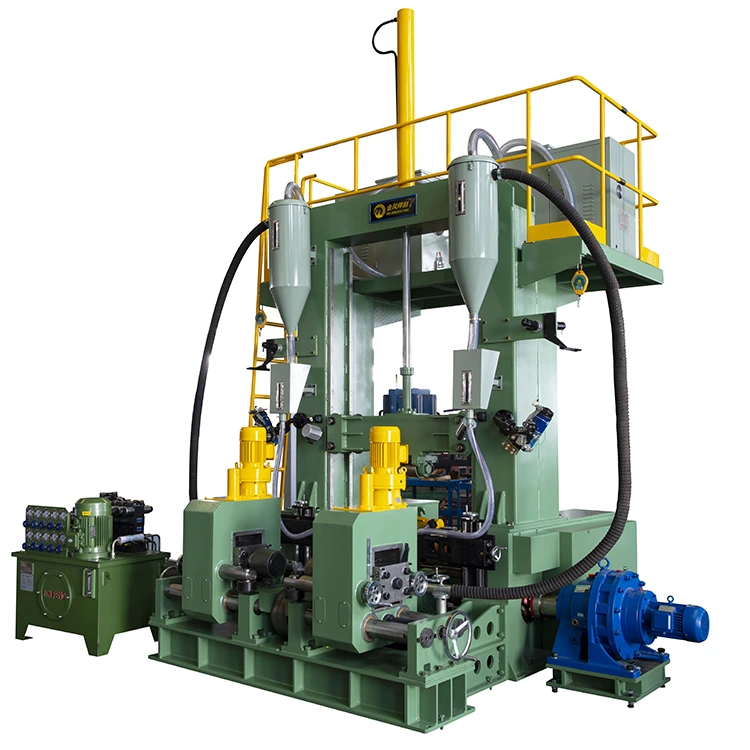

2-1-7 3 i 1 H balksvetslinje

För alla 3-in 1 H-balksvetslinjer som tillverkade ByJinFeng Weldcut kommer att ha 12 månaders garanti, som är den högsta effektivitetsmaskinen för att öka produktiviteten för slutanvändare från stålstruktur, bro, konstruktion.

Specifikationer

Funktion och tillämpning

3-in 1 H balksvetslinjer har som kombinerad funktion av H-balk-, T-strålmontering, svetsning och flänsdeformationsutbrott efter svetsning. Således kan det exakt och snabbt realisera H strål- och T -strålproduktionen. Det har följande fördelar: enkel drift, mindre arbetskostnader och små täckningsområde.

Denna linje har två valfri svetsningsprocess för dig att välja enligt den strukturella stålplattans tjocklek som ska svetsas:

Alternativ A: Enkel båge tvillingtrådssvetsning varav avsättningshastigheten är 40% högre än den allmänna enkelspåren enstaka tråd nedsänkt bågsvetsning, så är det särskilt lämpligt för strukturståltjockleken som tjockleken är mindre än 20 mm.

Alternativ B: Enkel båge enkeltrådssvetsning. Det är lämpligt för större räckvidd på plattans tjocklekssvetsning.

Information

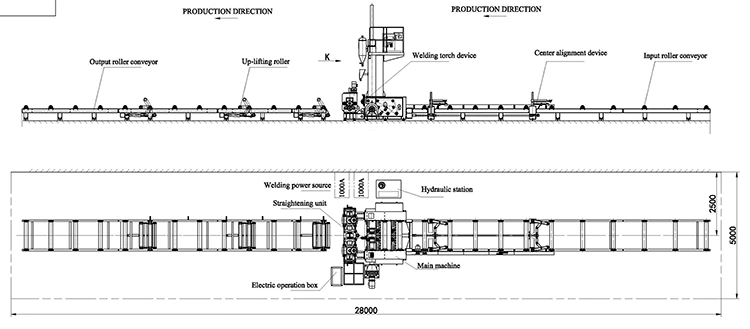

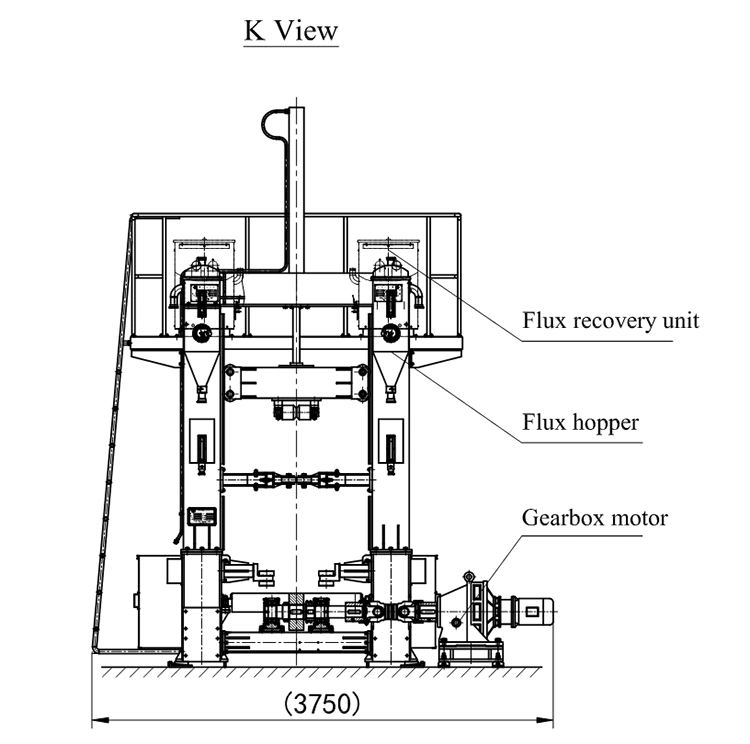

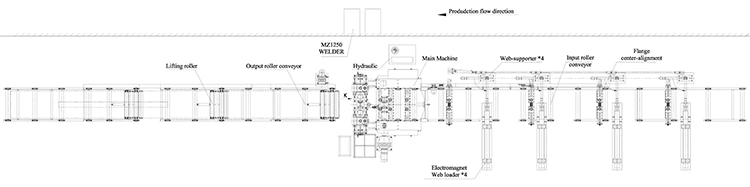

Standard ZHJ3-in 1 H-strålsvetslinjer består av ett ingångsrulltabell, huvudsvetsning och rätstation, utgångsrulltabell. På huvudsvetnings- och rätstationen är det också installerat med flödesåterställningsenheter, hydrahuvud med fackla och klämmor för fläns och webb.

1. StandardzHJ3-in 1 H balksvetslinjer

2. Alternativ 1:

Enligt olika förfrågningar från kunder tillhandahåller vi också konfigurationen för TheZHJ3-in 1 H balksvetslinjer som följande:

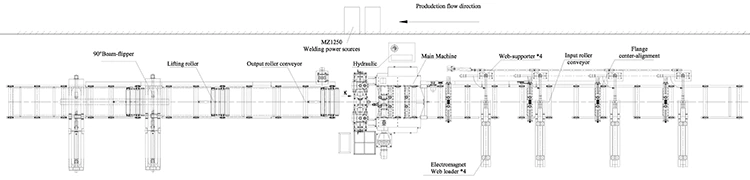

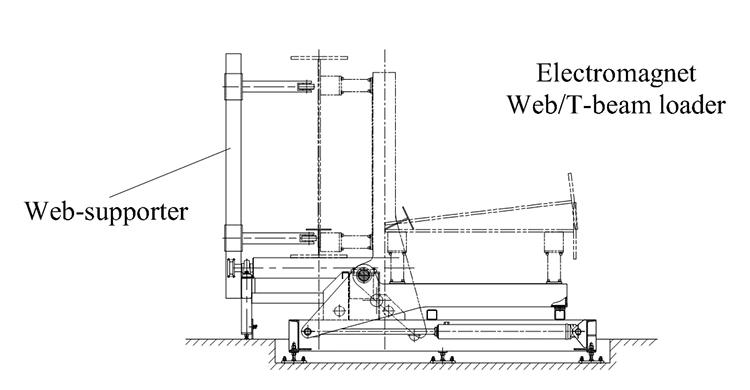

Baserat på de vanliga 3-i-1 H-strålsvetslinjerna, lägger det till en uppsättning webbladdare, vilket konsekvenser av 4 st magnetbelastningsarm och 4st webbsupporter. På varje webbbelastningsarm finns det 2 st magnet för att hålla stålbanan.

3. Alternativ 2:

Enligt olika förfrågningar från kunder tillhandahåller vi också konfigurationen för TheZHJ3-in 1 H balksvetslinjer som följande:

Baserat på de vanliga 3-i-1 H-strålsvetslinjerna, lägger det till en uppsättning webbladdare, vilket konsekvenser av 4 st magnetbelastningsarm och 4st webbsupporter. På varje webbbelastningsarm finns det 2 st magnet för att hålla stålbanan.

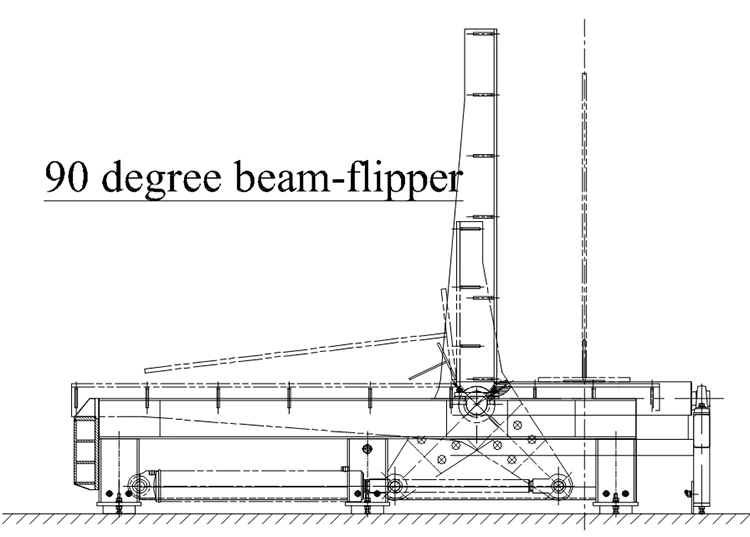

Baserat på ovan kan vi lägga till en uppsättning med 90 graders strålflipper på utgångsrullbordet för att välta den svetsade strålen i horisontellt läge.

3. Alternativ 3:

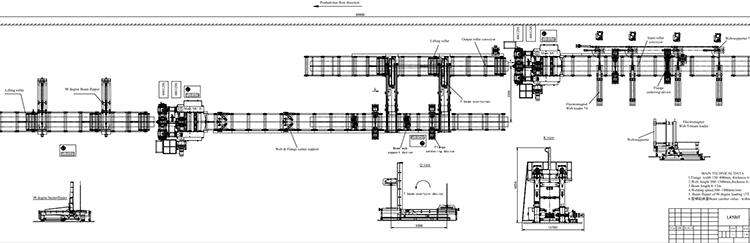

Vissa kunder kan behöva öka produktionen av produktionen, de behöver en svetslinje för att bestå av två uppsättningar svetsstation. Den första svetsstationen för svetsning 1: a flänsen och webben för att bilda en T-balk, den andra för att svetsa svetsade T-Beam och 2nd-flänsen för att bilda en H-balk.

3.1 Så baserat på standard 3-i-1 H-balksvetslinjer lägger det till en uppsättning webbladdare, vilket är på 4 st magnetbelastningsarm och 4st webbsupporter. På varje webbbelastningsarm finns det 2 st magnet för att hålla stålplattan.

3.2 För att lägga till en uppsättning T-Beam-tändning till att vrida T-balken i 180 grader och placera T-strålen på den andra flänsen på ingångsrulltabellen för 2: a svetstationen.

3.3 För att lägga till en uppsättning med 90 graders balkflipper på utgångsrulltabellen över 2: a svetsstationen för att välta den svetsade strålen i horisontellt läge.

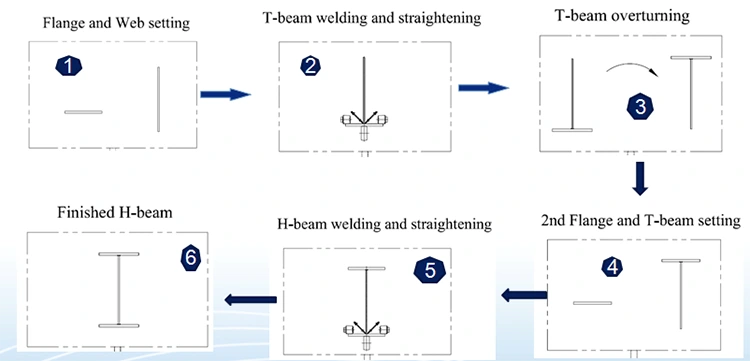

T strål- och H-strålproduktionsflöde

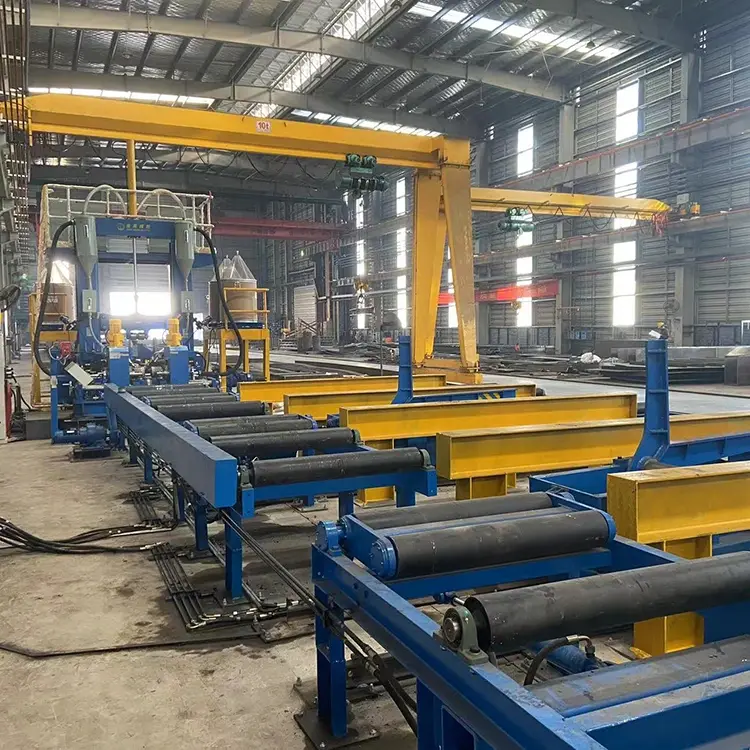

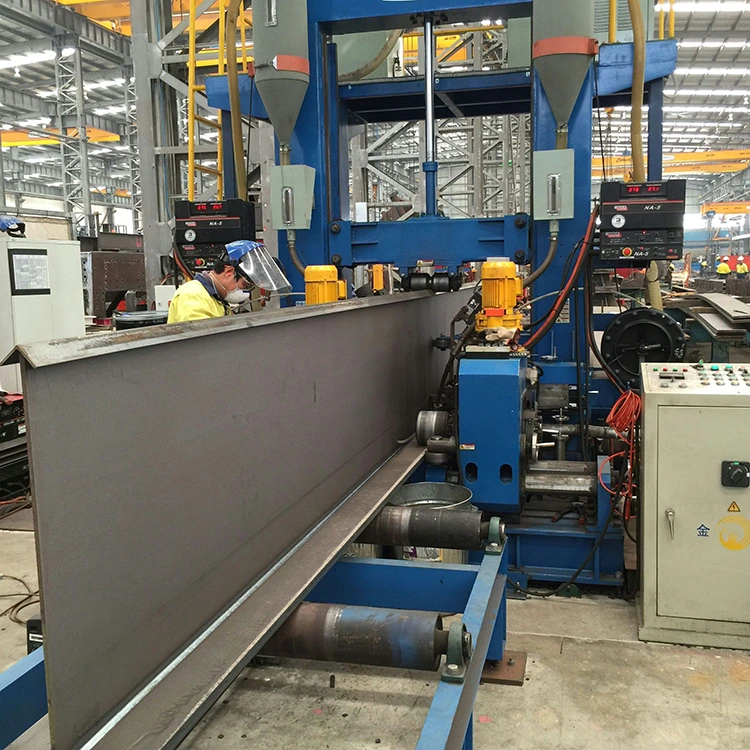

3-i-1 integrerade H-Beam-svetslinjer installerade i användarnas fabrik
