T balksvetslinor

T10 T balksvetslinor

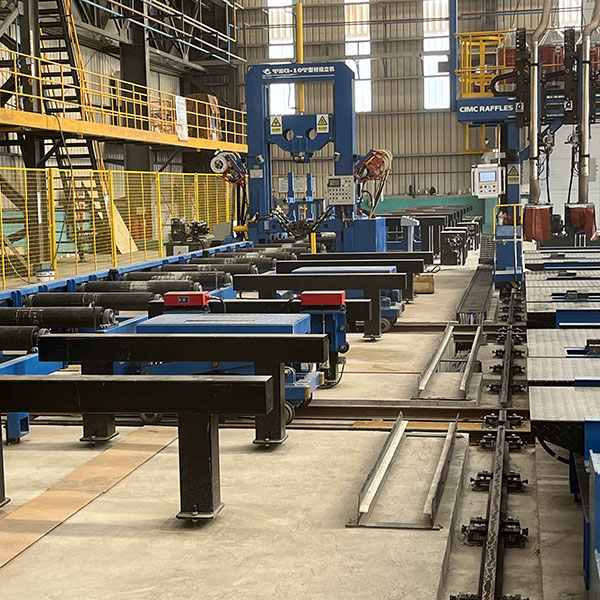

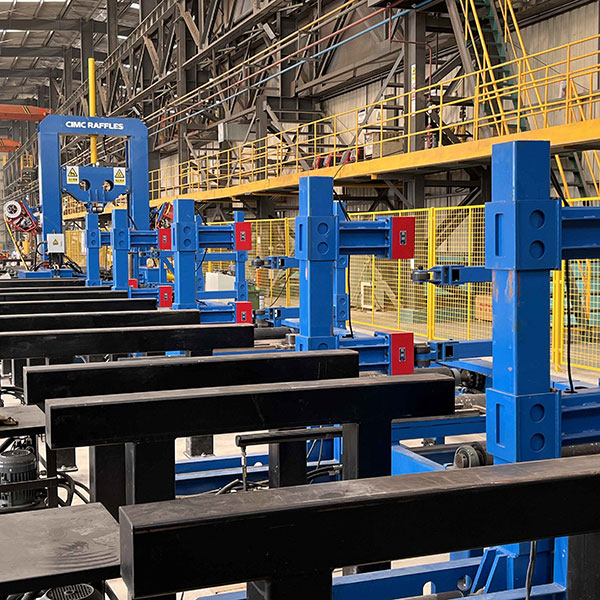

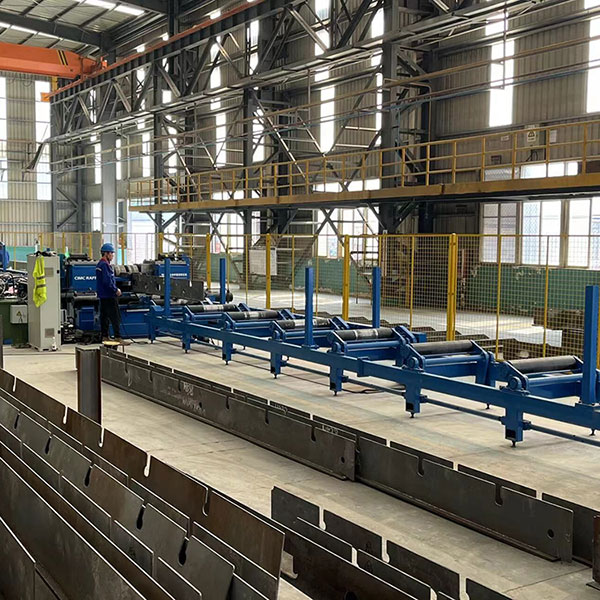

T10 automatiska T-balksvetslinjer används ofta inom skeppsvarv och skeppsbyggnad, som är högpresterande T-balksproduktionslinjer kombinerade med olika utrustningar och verktyg som tillverkas av JINFENG WELDCUT som är den professionella Kina-tillverkaren och leverantören av T-balksvetslinjer till överkomligt pris. T-balksvetslinjerna ger mer säkerhet och hög effektivitet för produktionen av boxbalkar.

JINFENG WELDCUT kommer att ge 1 års garanti för T-balksvetslinjerna. De viktigaste elektriska delarna av T-beam-produktionerna är valda från det världsberömda varumärket som gör det lättare för användare att hitta delarna lokalt utan att ta sig långt från Kina. T15 Automatic T-beam svetslinjer är de mest avancerade och högautomatiserade produktionslinjerna för att öka produktiviteten för slutanvändare från olika industrier.

Strukturvy

Specifikationer

Funktion och applikation

1-Typiska T-balktyper som kan tillverkas på T-balksvetslinjer

2.T10 T-balksvetslinjerna är produktionslinjer med hög automation för att producera den svetsade T-balken med färre arbetare och färre kranar.

3. Linjen kan integreras helt med MES-systemet och slutföra realtidskommunikationen mellan den övre datorn och kontrollsystemet, slutföra datainsamlingen av utrustningen, ladda upp all insamlad data till fabriks-MES-systemet (eller den övre centraliserade kontrollsystem), och säkerställa aktualiteten och effektiviteten av informationsöverföringen.

4. Dessa T-balksvetslinjer används ofta inom varv, skeppsbyggnad och stålkonstruktioner, för svetsning av T-balk, T-stång för isbrytarfartyg, eller stålkonstruktionsbyggnader, och stålkonstruktioner eller broar etc.

5. Den flexibla designen av svetsutrustningen gör det möjligt att stödja alla märken av svetskraftkällor.

6. CE, ECA-certifierade finns tillgängliga.

7. Denna T-balksvetslinje tillhandahåller produktion från lätt balk till mycket tung balk med stor tjocklek utan att byta verktyg eller utrustning.

8. Från montering till uträtning behöver hela bearbetningen inga kranar, vilket avsevärt minskar risken för att använda kranar.

T-balksvetslinjer  består av de maskiner och utrustningar som anges här, för att producera svetsad T-balk:

CNC flamskärmaskin, flerhuvud

Denna maskin är utrustad med skärbrännare med flera huvuden som är installerade på CNCFlamskärmaskiner för stålbyggnadsföretag, varv som har många remsor att skära. Mestadels används remsorna i stålkonstruktionsbranschen som väv och flänsar för att producera den svetsade H-balken eller på varven som väv och flänsar för att producera T-balkar för fartygets förstyvningar.

Specifikationer

Flänsfasmaskin

Flänsfasmaskin är en specialutrustning utformad för fasning av flänsplattan inom stålkonstruktionsindustrin. Den har fördelarna med snabb avfasningshastighet, bra R-vinkel, enkel användning, pålitligt arbete och litet fotavtryck. Den är särskilt lämplig för stålkonstruktionsindustrin som masstillverkar T-balk.

Denna maskin använder principen att rulla och pressa för att snabbt och effektivt rulla kanterna på materialämnena för att göra dem rundade, vilket kan ersätta de traditionella manuella avgradnings-, avfasnings- och avrundningsprocesserna. De rundade hörnen är formade enhetligt, med vackert utseende. Denna maskin har produktionseffektivitet för att minska arbetsintensiteten för arbetare. Genom att rulla kanten på plåten minskas spänningskoncentrationen på plåtens kant. Denna maskin har egenskaperna för säker och bekväm användning, stabil transmission, hög grad av automatisering och lång livslängd.

Huvudsakliga tekniska data

T-balkmonteringsmaskin

T-beam monteringsmaskin är specialdesignad för varv, skeppsbyggnadsföretag för att göra T-balken.

På huvudmaskinens 2 sidor finns det 2 grupper av gasskyddssvetspistoler, under monteringen av 2 uppsättningarna svetspistoler häftsvetsning samtidigt. Avståndet mellan 2 svetspistoler på ena sidan är justerbart för att möta de olika kraven på olika storleksspecifikationer för T-balk, och kan då möta häftsvetshållfastheten för olika strålspecifikationer.

På huvudmaskinen finns det många uppsättningar av fläns-/panel- och banklämhjul för att säkerställa positioneringsnoggrannheten för de balkar som behöver monteras.

Denna maskin kan också uppfylla kravet på att montera banan och flänsen/panelen inte mittinriktade. Spännhjulen för fläns/panel på huvudmaskinen, Användaren kan justera avståndet mellan mittlinjen på spännhjulen och mittlinjen på banan. Justeringen är bekväm och pålitlig.

T-balksvetsbrygga

T-balksvetsbrygga är specialdesignad för att svetsa T-balken för varv. Huvudmaskinen är av portaltyp med flerskiktsstruktur, som har god stabilitet, stor lastkapacitet. På portalen utrustade 6 uppsättningar svetshuvuden, på varje huvud finns en uppsättning CO2/MAG-svetsbrännare, på varje svetshuvud finns en individuell laserspårningsenhet. De 2 uppsättningarna svetsbrännare kan svetsa på samma T-balk samtidigt. På maskinens översta plattform kan det placeras flera spolar av svetstråd, vilket kan minska tiden för att byta svetstråd avsevärt för att öka arbetseffektiviteten.

För att arbeta med svetsportalen finns ett svetsbord med avlastningsbitar för att klämma fast T-balken som behöver helsvetsas.

T-balk Hydraulisk riktningsmaskin

TJZ10 T-balksriktningsmaskin är en speciell riktningsutrustning avsedd för svetsad T-balksproduktion inom varv och varvsindustri. Den har fördelen av snabb riktningshastighet, låg energiförbrukning, förlorat ljud, enkel användning, tillförlitligt arbete och hög säkerhet. Den är speciellt lämplig för massproduktion av T-balkar i stålkonstruktioner, varvsindustrin och andra industrier.

Stålvagn

Denna utrustning används huvudsakligen för att koordinera med produktionsprocessen för att flytta arbetsstycket från transportrullbordet eller annan utrustning till utrustningen som ska bearbetas. Stålvagnen har huvudsakligen två handlingsfunktioner: gå och lyft. Förskjutningen av arbetsstycket kan slutföras genom manipulation och kontroll. Utrustningen har enkel struktur, bekväm drift och stabil drift.
